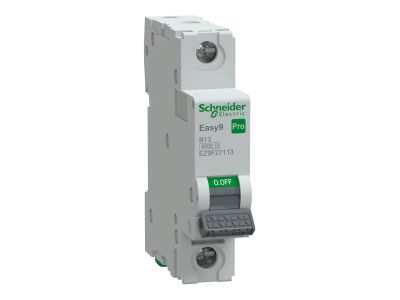

Wyłącznik nadprądowy 1P B 13A 6kA, Easy9 Pro EZ9F-B13-1 | EZ9F27113 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy Easy9 Pro EZ9F-B13-1 o charakterystyce B oraz prądzie znamionowym 13A i zdolności zwarciowej 6kA stanowi podstawowy element zabezpieczający obwody oświetleniowe i gniazdowe w instalacjach elektrycznych. Przeznaczony do montażu na szynie DIN w rozdzielnicach, zapewnia szybkie odłączenie zasilania w przypadku zwarcia lub przeciążenia, chroniąc instalację przed uszkodzeniami.

• 1-biegunowa konstrukcja: Ochrona pojedynczego obwodu – idealny do zabezpieczania linii oświetleniowych, gniazd lub odbiorników jednofazowych.
• Charakterystyka B: Szybkie działanie przy zwarciu (3-5-krotność prądu znamionowego), chroniąc obwody wrażliwe na zwarcia, np. oświetlenie LED lub małe silniki.
• Prąd znamionowy 13A: Przeznaczony do obwodów o obciążeniu do 13A, takich jak typowe gniazda 230V lub lampy LED.
• Zdolność zwarciowa 6kA: Odporność na zwarcia do 6000A – standardowa wartość dla instalacji domowych i biurowych.
• Montaż na szynie DIN: Kompaktowa budowa i szybki montaż w rozdzielnicach bez dodatkowych narzędzi.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 60898-1 oraz posiada deklarację zgodności CE. Zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa dla aparatury modułowej w instalacjach elektrycznych.

Zastosowanie

Wyłącznik nadprądowy 1P B 13A znajduje zastosowanie w instalacjach elektrycznych jako zabezpieczenie obwodów oświetleniowych, gniazd wtykowych oraz odbiorników jednofazowych o niewielkim poborze mocy.

• Ochrona obwodów oświetleniowych w mieszkaniach, biurach i budynkach użyteczności publicznej.
• Zabezpieczenie gniazd wtykowych w pomieszczeniach mieszkalnych i biurowych przed przeciążeniem.
• Ochrona małych odbiorników jednofazowych (np. lampy, ładowarki, urządzenia AGD).
• Stosowany w rozdzielnicach domowych i przemysłowych jako element zabezpieczający przed zwarciem i przeciążeniem.

Wskazówki Montażowe

Montaż wyłącznika należy przeprowadzić w rozdzielnicy po całkowitym odłączeniu napięcia. Urządzenie montować na szynie DIN, zabezpieczając zaciski śrubowe. Przewód zasilający podłączyć do zacisku L (faza), a odbiorczą linię do zacisku wyjściowego. Dokręcić wszystkie połączenia z odpowiednim momentem siłowym (zgodnie z dokumentacją producenta). Po montażu przeprowadzić test funkcjonalny – kilkukrotnie załączyć i wyłączyć wyłącznik. Zaleca się stosowanie przez wykwalifikowany personel z uprawnieniami SEP.

FAQ

• Jaka jest różnica między charakterystyką B i C? Charakterystyka B działa szybciej przy zwarciach (3-5-krotność prądu znamionowego), co czyni ją bardziej odpowiednią do zabezpieczania obwodów oświetleniowych i gniazd. Charakterystyka C działa wolniej (5-10-krotność) i stosowana jest do obwodów z silnikami.
• Czy wyłącznik nadaje się do instalacji 3-fazowej? Nie – jest to wyłącznik 1-biegunowy, przeznaczony do instalacji jednofazowych. Do zabezpieczania obwodów trójfazowych należy stosować wyłączniki 3-biegunowe.
• Jak często należy przeprowadzać przeglądy wyłącznika? Wyłączniki nadprądowe nie wymagają okresowych przeglądów, jednak zaleca się wizualną kontrolę stanu technicznego i zacisków podczas okresowych przeglądów instalacji elektrycznej.
