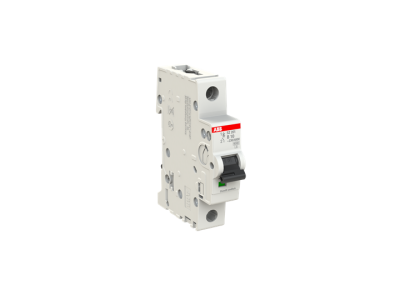

Wyłącznik nadprądowy 1P B 10A 6kA, SZ201-B10 | 2CDS251025R0105 ABB

Opis i Kluczowe Cechy

Wyłącznik nadprądowy ABB SZ201-B10 z serii SZ200 to zaawansowany element aparatury modułowej, zaprojektowany z myślą o najwyższym poziomie bezpieczeństwa w nowoczesnych instalacjach elektrycznych. Urządzenie charakteryzuje się jednobiegunową konstrukcją (1P) i jest przeznaczone do pracy w obwodach prądu przemiennego (AC). Prąd znamionowy wynoszący 10A w połączeniu z charakterystyką wyzwalania typu B sprawia, że aparat ten idealnie reaguje na niskie wartości prądów przeciążeniowych, co jest kluczowe dla ochrony przewodów o mniejszych przekrojach oraz odbiorników o niskim prądzie rozruchowym.

• Zdolność zwarciowa: Znamionowa graniczna zdolność wyłączania zwarciowego wynosi 6kA, co gwarantuje bezpieczne przerwanie obwodu nawet w przypadku wystąpienia gwałtownych awarii w sieci.
• Charakterystyka B: Zapewnia szybką reakcję wyzwalacza elektromagnetycznego przy krotności prądu znamionowego w zakresie 3-5x In, chroniąc czułe urządzenia elektroniczne i oświetleniowe.
• Trwałość i niezawodność: Produkty marki ABB słyną z wysokiej jakości wykonania, co przekłada się na długą żywotność mechaniczną i elektryczną komponentu.
• Bezpieczeństwo zacisków: Wyłącznik wyposażony jest w ergonomiczne zaciski, które minimalizują ryzyko błędnego podłączenia przewodów i zapewniają trwały styk elektryczny.

Zgodność z Normami

Wyłącznik SZ201-B10 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność do zastosowań profesjonalnych. Urządzenie spełnia wymagania normy IEC/EN 60898-1, która definiuje standardy dla wyłączników instalacyjnych do użytku domowego i podobnego. Dzięki temu projektanci i instalatorzy mają pewność, że produkt przeszedł rygorystyczne testy w zakresie wytrzymałości dielektrycznej, odporności na udary oraz precyzji działania wyzwalaczy termobimetalowych i magnetycznych.

Zastosowanie

Model SZ201-B10 znajduje szerokie zastosowanie w budownictwie mieszkaniowym oraz komercyjnym. Ze względu na charakterystykę B i prąd 10A, jest on najczęściej wybierany do:

• Zabezpieczania obwodów oświetleniowych wykonanych przewodami o przekroju 1,5 mm².
• Ochrony gniazd wtykowych ogólnego przeznaczenia w pomieszczeniach biurowych.
• Zasilania urządzeń sterowniczych w szafach automatyki, gdzie nie występują duże prądy rozruchowe.
• Zabezpieczania obwodów pomocniczych w rozdzielnicach głównych i podrozdzielnicach.

Wskazówki Montażowe

Montaż wyłącznika ABB SZ201-B10 powinien być przeprowadzony przez wykwalifikowanego elektryka. Aparat jest przystosowany do szybkiego montażu na standardowej szynie DIN (TH35) o szerokości 35 mm. Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania śrub zaciskowych, aby uniknąć przegrzewania się styków. Zaleca się stosowanie szyn grzebieniowych ABB w celu estetycznego i pewnego połączenia wielu modułów w jednym rzędzie. Przed uruchomieniem należy upewnić się, że przewody są odizolowane na odpowiedniej długości i stabilnie osadzone w zaciskach windowych.

FAQ

• Czy wyłącznik SZ201-B10 nadaje się do silników? Ze względu na charakterystykę B, wyłącznik ten może wyzwalać zbyt szybko przy rozruchu silników o dużym prądzie startowym. W takich przypadkach zaleca się stosowanie charakterystyki C.
• Jaka jest różnica między 6kA a 10kA? Wartość 6kA określa maksymalny prąd zwarciowy, jaki wyłącznik może bezpiecznie przerwać bez uszkodzenia. W większości instalacji domowych 6kA jest wartością w pełni wystarczającą.
• Czy mogę podłączyć ten wyłącznik do prądu stałego (DC)? Model SZ201-B10 jest dedykowany do obwodów prądu przemiennego (AC). Do aplikacji DC należy stosować dedykowane wyłączniki o odpowiednich parametrach napięciowych.
