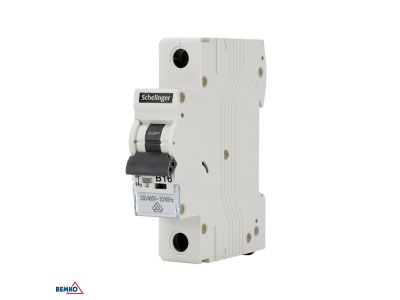

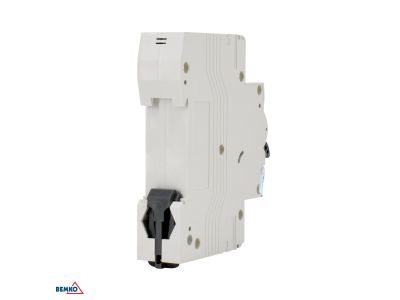

Wyłącznik nadprądowy 1P B 10A 6kA Schelinger | A02-G8-1P-B10 Bemko

Opis i Kluczowe Cechy

Wyłącznik nadprądowy marki Schelinger, dostarczany przez renomowanego producenta BEMKO, to profesjonalny aparat modułowy zaprojektowany do skutecznej ochrony instalacji elektrycznych. Urządzenie o charakterystyce wyzwalania B oraz prądzie znamionowym 10A stanowi fundament bezpieczeństwa w nowoczesnych układach rozdzielczych. Kluczowym parametrem technicznym jest znamionowa zwarciowa zdolność łączeniowa wynosząca 6kA (6000A), co gwarantuje bezpieczne przerwanie obwodu nawet w przypadku wystąpienia prądów zwarciowych o wysokim natężeniu, chroniąc tym samym infrastrukturę kablową przed nieodwracalnymi uszkodzeniami termicznymi.

• Konstrukcja jednobiegunowa (1P): Idealna do zabezpieczania pojedynczych obwodów fazowych w instalacjach domowych i komercyjnych.
• Charakterystyka B: Przeznaczona do ochrony odbiorników o niskich prądach rozruchowych, takich jak oświetlenie czy gniazda wtykowe ogólnego przeznaczenia.
• Prąd znamionowy 10A: Optymalnie dobrany do zabezpieczania przewodów o mniejszych przekrojach, minimalizując ryzyko przegrzania izolacji.
• Wysoka trwałość mechaniczna: Solidna obudowa i precyzyjny mechanizm zapadkowy zapewniają długoletnią, bezawaryjną eksploatację.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej niskiego napięcia. Wyłącznik spełnia wymagania normy PN-EN 60898-1, co potwierdza jego przydatność do użytku w instalacjach domowych i podobnych przez osoby niewykwalifikowane, przy zachowaniu najwyższych standardów bezpieczeństwa. Posiada certyfikację CE, co jest gwarancją dopuszczenia do obrotu na rynku Unii Europejskiej oraz dowodem przejścia zaawansowanych testów jakościowych.

Zastosowanie

Wyłącznik nadprądowy Schelinger A02-G8-1P-B10 znajduje szerokie zastosowanie w sektorze budownictwa mieszkaniowego oraz w obiektach użyteczności publicznej. Jest dedykowany do:

• Zabezpieczania obwodów oświetleniowych wykonanych przewodami o przekroju 1,5 mm².
• Ochrony obwodów sterowania w szafach automatyki przemysłowej.
• Zabezpieczania urządzeń elektronicznych o niskim poborze mocy, które nie generują dużych udarów prądowych przy załączaniu.
• Stosowania w rozdzielnicach modułowych jako podstawowy element ochrony przeciwprzeciążeniowej i zwarciowej.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem zasad BHP. Wyłącznik jest przystosowany do montażu na standardowej szynie montażowej DIN TH-35 (TS-35), co zapewnia kompatybilność z większością nowoczesnych rozdzielnic. Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć zjawiska wypalania styków. Urządzenie umożliwia podłączenie za pomocą szyn grzebieniowych (widełkowych lub sztyftowych), co znacząco przyspiesza prace montażowe w rozdzielnicy i poprawia estetykę okablowania.

FAQ

• Czy ten wyłącznik nadaje się do zabezpieczenia silnika? Ze względu na charakterystykę B, wyłącznik ten nie jest zalecany do silników o ciężkim rozruchu. Do takich zastosowań lepiej sprawdzi się charakterystyka C.
• Jaka jest zdolność zwarciowa tego modelu? Model ten posiada zdolność zwarciową 6kA, co jest standardem wymaganym w nowoczesnym budownictwie mieszkaniowym.
• Czy mogę go zamontować w pionie i poziomie? Tak, konstrukcja wyłącznika pozwala na pracę w dowolnej pozycji na szynie DIN, jednak zaleca się montaż pionowy dla optymalnego chłodzenia konwekcyjnego.
