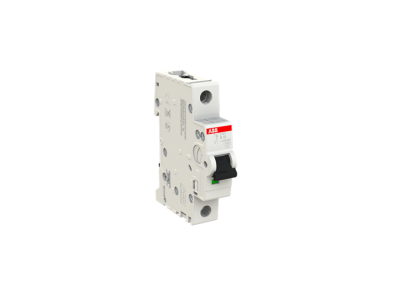

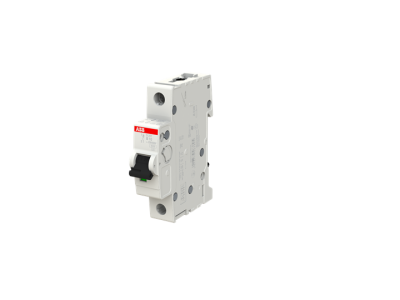

Wyłącznik nadprądowy 1P B 10A 6kA, S201-B10 | 2CDS251001R0105 ABB

Opis i Kluczowe Cechy

Wyłącznik nadprądowy ABB S201-B10 z serii System pro M compact S200 to zaawansowane rozwiązanie w dziedzinie aparatury modułowej, zaprojektowane z myślą o najwyższym poziomie bezpieczeństwa instalacji elektrycznych. Urządzenie posiada konfigurację jednobiegunową (1P), co pozwala na skuteczne zabezpieczenie pojedynczego obwodu fazowego. Prąd znamionowy o wartości 10A jest optymalny dla obwodów oświetleniowych oraz gniazd wtykowych o mniejszym obciążeniu. Charakterystyka wyzwalania typu B została precyzyjnie skalibrowana, aby reagować na przeciążenia w zakresie od 3 do 5-krotności prądu znamionowego, co czyni ten model idealnym do ochrony odbiorników o niskich prądach rozruchowych. Znamionowa zwarciowa zdolność łączeniowa na poziomie 6kA (zgodnie z normą IEC/EN 60898-1) gwarantuje, że wyłącznik bezpiecznie przerwie przepływ prądu nawet w przypadku wystąpienia gwałtownego zwarcia, chroniąc infrastrukturę kablową przed zniszczeniem.

• Niezawodność marki ABB: Produkt pochodzi od światowego lidera w technologii energetyki i automatyki.
• Podwójne zaciski: Wyposażony w opatentowane zaciski ramowe, które umożliwiają jednoczesne podłączenie szyn grzebieniowych oraz przewodów o różnych przekrojach.
• Wskaźnik położenia styków: Wyraźna sygnalizacja stanu pracy (zielony/czerwony) bezpośrednio na dźwigni wyłącznika zwiększa bezpieczeństwo obsługi.
• Kompaktowa budowa: Szerokość modułu wynosi standardowe 17,5 mm, co pozwala na optymalne wykorzystanie miejsca w rozdzielnicy.

Zgodność z Normami

Wyłącznik S201-B10 został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co potwierdza jego przydatność w profesjonalnych instalacjach elektrotechnicznych. Urządzenie spełnia wymagania normy IEC/EN 60898-1, dedykowanej dla instalacji domowych i podobnych, a także normy IEC/EN 60947-2, co pozwala na jego stosowanie w aplikacjach przemysłowych. Posiada liczne certyfikaty jakościowe, w tym VDE, CE oraz RoHS, co świadczy o braku substancji szkodliwych i najwyższej precyzji wykonania. Stopień ochrony IP20 (po zamontowaniu w obudowie IP40) zapewnia bezpieczeństwo przed dotykiem części pod napięciem.

Zastosowanie

Dzięki charakterystyce B i prądowi znamionowemu 10A, wyłącznik ABB S201-B10 znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz komercyjnym. Jest dedykowany przede wszystkim do ochrony obwodów oświetleniowych (LED, halogeny), gdzie nie występują duże skoki prądu przy załączaniu. Doskonale sprawdza się również w zabezpieczaniu obwodów sterowniczych w szafach automatyki oraz w ochronie urządzeń elektronicznych o charakterze rezystancyjnym. W sektorze B2B jest to podstawowy element składowy rozdzielnic niskiego napięcia w biurowcach i obiektach użyteczności publicznej.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie DIN (TH35). Dzięki systemowi Pro M Compact, instalacja jest szybka i intuicyjna. Zalecany moment dokręcania zacisków wynosi 2,8 Nm, co zapewnia trwały styk elektryczny i minimalizuje ryzyko przegrzania punktów połączeniowych. Wyłącznik akceptuje przewody sztywne (drut) o przekroju do 35 mm² oraz przewody giętkie (linka) z tulejką do 25 mm². Możliwość zasilania zarówno od góry, jak i od dołu, znacząco ułatwia konfigurację okablowania wewnątrz rozdzielnicy. Przed uruchomieniem należy upewnić się, że wszystkie połączenia są stabilne, a szyna grzebieniowa jest prawidłowo osadzona w dedykowanym gnieździe zacisku.

FAQ

• Czy wyłącznik S201-B10 nadaje się do ochrony silników? Ze względu na charakterystykę B, urządzenie może wyzwalać zbyt szybko przy prądach rozruchowych silników. Do takich zastosowań zaleca się charakterystykę C lub D.
• Jaka jest różnica między 6kA a 10kA w tym modelu? Parametr 6kA określa maksymalny prąd zwarciowy, jaki wyłącznik może bezpiecznie przerwać. W większości instalacji domowych 6kA jest wartością w pełni wystarczającą i zgodną z przepisami.
• Czy produkt współpracuje z akcesoriami ABB? Tak, seria S200 jest w pełni kompatybilna ze stykami pomocniczymi, wyzwalaczami wzrostowymi oraz podnapięciowymi marki ABB.
