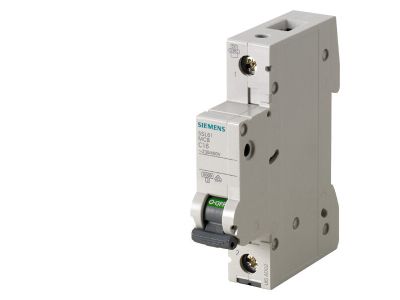

Wyłącznik nadprądowy 1P B 10A 6kA AC, SENTRON | 5SL6110-6 Siemens

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Siemens z serii SENTRON 5SL6110-6 to profesjonalny element aparatury modułowej, zaprojektowany do zapewnienia najwyższego poziomu bezpieczeństwa w nowoczesnych instalacjach elektrycznych. Urządzenie posiada konstrukcję jednobiegunową (1P), co oznacza, że jest przeznaczone do ochrony pojedynczego przewodu fazowego w układach prądu przemiennego (AC). Prąd znamionowy o wartości 10A w połączeniu z charakterystyką wyzwalania typu B czyni ten model idealnym rozwiązaniem do zabezpieczania obwodów o niskich prądach rozruchowych. Znamionowa zwarciowa zdolność łączeniowa wynosi 6 kA, co zgodnie z normami technicznymi pozwala na bezpieczne przerwanie przepływu prądu w przypadku wystąpienia gwałtownego zwarcia, chroniąc tym samym przewody i podłączone urządzenia przed nieodwracalnym uszkodzeniem.

• System montażu bez narzędzi: Innowacyjne zatrzaski pozwalają na błyskawiczne osadzenie urządzenia na szynie DIN oraz jego demontaż bez użycia specjalistycznego sprzętu.
• Kompatybilność z szynami zbiorczymi: Specjalna konstrukcja umożliwia łatwe i przejrzyste okablowanie zasilania poprzez tylną szynę zbiorczą, co optymalizuje miejsce w rozdzielnicy.
• Modułowość: Jako część rodziny SENTRON, wyłącznik współpracuje z szeroką gamą akcesoriów, takich jak styki pomocnicze (AS) czy sygnalizatory zadziałania (FC).

Zgodność z Normami

Produkt został wykonany zgodnie z najwyższymi standardami inżynieryjnymi firmy Siemens. Spełnia wymagania normy EN 60898-1, która określa parametry pracy wyłączników nadprądowych przeznaczonych do użytku domowego i podobnych instalacji. Urządzenie posiada certyfikat CE oraz jest zgodne z dyrektywami środowiskowymi RoHS, co gwarantuje brak substancji niebezpiecznych w składzie materiałowym i pełne bezpieczeństwo eksploatacji w budynkach mieszkalnych oraz komercyjnych.

Zastosowanie

Wyłącznik 5SL6110-6 jest dedykowany do standardowych zastosowań w budownictwie mieszkaniowym oraz obiektach użyteczności publicznej. Charakterystyka B jest szczególnie zalecana do ochrony obwodów oświetleniowych, w tym nowoczesnych systemów LED, oraz obwodów gniazd wtykowych, w których nie przewiduje się podłączania urządzeń o dużym prądzie rozruchowym (np. silników o dużej mocy). Dzięki kompaktowej budowie i niezawodności, jest to podstawowy element zabezpieczający w szafach sterowniczych i rozdzielnicach piętrowych.

Wskazówki Montażowe

Urządzenie jest przystosowane do montażu na standardowej szynie montażowej TH35 (szyna DIN). Podczas instalacji należy upewnić się, że przewody są odpowiednio odizolowane i wprowadzone do zacisków windowych. Zaleca się stosowanie odpowiedniego momentu dokręcania śrub zaciskowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Dzięki systemowi szybkiego demontażu, wymiana urządzenia w rzędzie aparatów połączonych szyną grzebieniową jest możliwa bez konieczności rozbierania całego mostkowania.

FAQ

• Czy do tego wyłącznika można podłączyć styk pomocniczy? Tak, seria SENTRON 5SL umożliwia łatwą rozbudowę o akcesoria dodatkowe, takie jak łączniki pomocnicze czy wyzwalacze wzrostowe, montowane z boku obudowy.
• Co oznacza charakterystyka B w tym modelu? Charakterystyka B oznacza, że wyzwalacz elektromagnetyczny zadziała przy prądzie od 3 do 5 razy większym od prądu znamionowego, co chroni instalacje o niskim udarze prądowym.
• Czy wyłącznik nadaje się do instalacji przemysłowych? Model o zdolności 6kA jest standardem w budownictwie mieszkaniowym i komercyjnym; w ciężkim przemyśle o bardzo wysokich prądach zwarciowych zaleca się weryfikację projektu pod kątem wymaganej zdolności łączeniowej (np. 10kA lub wyższej).
