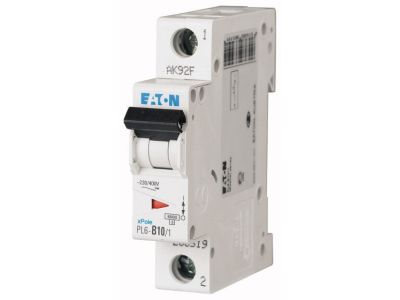

Wyłącznik nadprądowy 1P B 10A 6kA AC, PL6-B10/1 | 286519 Eaton

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Eaton z serii PL6, model PL6-B10/1 o numerze katalogowym 286519, to wysokiej klasy aparat modułowy zaprojektowany do skutecznej ochrony instalacji elektrycznych przed skutkami przeciążeń oraz zwarć. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 10A, co czyni go idealnym rozwiązaniem do zabezpieczania obwodów oświetleniowych oraz gniazd wtykowych o mniejszym obciążeniu. Wyłącznik posiada charakterystykę wyzwalania typu B, co oznacza, że wyzwalacz elektromagnetyczny reaguje na prąd o wartości od 3 do 5-krotności prądu znamionowego, zapewniając szybką reakcję w przypadku wystąpienia awarii w obwodach o charakterze rezystancyjnym. Znamionowa zwarciowa zdolność łączeniowa na poziomie 6kA gwarantuje bezpieczeństwo użytkowania w standardowych instalacjach budownictwa mieszkaniowego i użyteczności publicznej.

• Prąd znamionowy 10A: Optymalny dla obwodów oświetleniowych i sterowniczych, zapewniający stabilną pracę bez nieuzasadnionych wyzwoleń.
• Charakterystyka B: Szybka reakcja na zwarcia, dedykowana dla odbiorników o niskim prądzie rozruchowym, takich jak grzejniki elektryczne czy oświetlenie.
• Zdolność zwarciowa 6kA: Wysoki poziom ochrony zgodny z normami bezpieczeństwa, chroniący infrastrukturę przed skutkami gwałtownych awarii.
• Konstrukcja 1-biegunowa: Kompaktowa szerokość jednego modułu (18mm) pozwala na optymalne zagospodarowanie miejsca w rozdzielnicy elektrycznej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, w tym z normą IEC/EN 60898-1, która określa wymagania dla wyłączników nadprądowych do instalacji domowych i podobnych. Posiadanie certyfikatów i znaków jakości potwierdza, że wyłącznik Eaton PL6-B10/1 spełnia najwyższe standardy bezpieczeństwa elektrycznego, co jest kluczowe dla profesjonalnych instalatorów i inspektorów nadzoru technicznego. Urządzenie zapewnia pełną selektywność z zabezpieczeniami poprzedzającymi, o ile zachowane są odpowiednie parametry projektowe.

Zastosowanie

Wyłącznik nadprądowy PL6-B10/1 znajduje szerokie zastosowanie w różnych sektorach elektroenergetyki. W budownictwie mieszkaniowym jest podstawowym elementem zabezpieczającym obwody oświetleniowe oraz gniazda ogólnego przeznaczenia. W obiektach użyteczności publicznej oraz w przemyśle doskonale sprawdza się jako zabezpieczenie obwodów sterowania, sygnalizacji oraz zasilania urządzeń o charakterystyce liniowej. Dzięki swojej niezawodności i powtarzalności parametrów, jest chętnie wybierany przez prefabrykatorów rozdzielnic niskiego napięcia do budowy zaawansowanych systemów rozdziału energii.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka z uprawnieniami. Wyłącznik jest przystosowany do szybkiego montażu na standardowej szynie montażowej DIN TH35 (TS35) za pomocą wygodnych zatrzasków. Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków windowych, co zapewnia trwały kontakt elektryczny i minimalizuje ryzyko przegrzania przewodów. Aparat umożliwia podłączenie przewodów sztywnych (drut) oraz giętkich (linka z tulejką) o przekroju poprzecznym dostosowanym do prądu 10A, co zwiększa elastyczność podczas prac instalacyjnych. Możliwość zasilania z obu stron (góra/dół) oraz kompatybilność z szynami łączeniowymi grzebieniowymi i widelcowymi znacznie ułatwia oprzewodowanie wewnątrz rozdzielnicy.

FAQ

• Czy wyłącznik o charakterystyce B nadaje się do silników? Charakterystyka B jest przeznaczona głównie dla odbiorników rezystancyjnych. Do silników o dużym prądzie rozruchowym zaleca się stosowanie charakterystyki C, aby uniknąć przypadkowych wyzwoleń podczas startu maszyny.
• Jaka jest trwałość mechaniczna tego modelu? Wyłączniki Eaton serii PL6 cechują się wysoką trwałością mechaniczną przekraczającą 20 000 cykli, co pozwala na wieloletnią, bezawaryjną pracę w typowych warunkach eksploatacyjnych.
• Czy można go stosować w instalacjach przemysłowych? Tak, zdolność zwarciowa 6kA jest wystarczająca dla wielu aplikacji przemysłowych i komercyjnych, o ile obliczony prąd zwarciowy w punkcie instalacji nie przekracza tej wartości.
