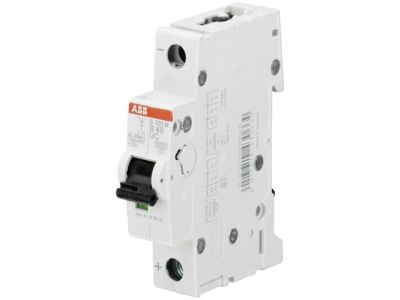

Wyłącznik nadprądowy 1P B 10A 10kA, S201M-B10UC | 2CDS271061R0105 ABB

Alternatywny kod produktu: 2CDS271061R0105

Opis i Kluczowe Cechy

Wyłącznik nadprądowy ABB S201M-B10UC z serii System pro M Compact to jednobiegunowy (1P) egzemplarz o charakterystyce B, prądzie znamionowym 10 A oraz zdolności wyłączania zwarciowego 10 kA. Zaprojektowany do pracy zarówno w obwodach prądu przemiennego, jak i stałego (UC), zapewnia elastyczne zastosowanie w instalacjach wymagających niezawodnej ochrony przeciążeniowej i zwarciowej. Jego uniwersalność przekłada się na uproszczenie magazynowania i projektowania – jeden model obsługuje dwa rodzaje napięcia.

• Charakterystyka B: Szybkie wyzwalanie przy prądach 3–5 krotności In – idealna do ochrony obwodów o charakterze rezystancyjnym i odbiorników wrażliwych na prądy rozruchowe.
• Prąd znamionowy 10 A: Bezpieczne prowadzenie prądu roboczego bez ryzyka przegrzania w standardowych liniach gniazd i oświetlenia.
• Zdolność wyłączania zwarciowego 10 kA: Skuteczna ochrona przed skutkami zwarć w sieciach o wysokim potencjale zwarciowym, gwarantująca trwałość instalacji.
• Uniwersalność AC/DC (UC): Jeden wyłącznik do obwodów prądu przemiennego i stałego – upraszcza dobór, zmniejsza liczbę wariantów w magazynie.

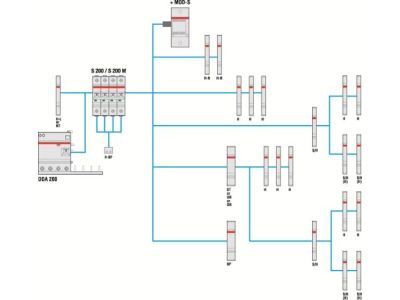

• Kompatybilność z akcesoriami System pro M: Łatwa rozbudowa o elementy sygnalizacji, pomocnicze czy wyzwalacze – bez konieczności zmiany konstrukcji rozdzielnicy.

Zgodność z Normami

Wyłącznik został zaprojektowany zgodnie z obowiązującymi normami europejskimi (seria IEC/EN 60898 oraz IEC/EN 60947-2) i posiada certyfikat CE. Gwarantuje to bezpieczeństwo użytkowania oraz zgodność z wymaganiami dla instalacji niskiego napięcia.

Zastosowanie

Model S201M-B10UC sprawdzi się w różnorodnych instalacjach wymagających ochrony przed przeciążeniem i zwarciem – zarówno w obwodach AC, jak i DC. Dzięki charakterystyce B znajduje zastosowanie w miejscach, gdzie nie występują duże prądy rozruchowe.

• Ochrona obwodów oświetlenia i gniazd w budynkach mieszkalnych oraz biurowych (AC).
• Zabezpieczenie obwodów prądu stałego w instalacjach fotowoltaicznych (DC), systemach UPS czy zasilaniach awaryjnych.
• Stosowanie w rozdzielnicach automatyki przemysłowej i sterowania – jako ochrona linii zasilających sterowniki PLC lub moduły we/wy.
• Zastosowanie w serwisie technicznym urządzeń wymagających separacji DC/AC przy zachowaniu jednolitego typu aparatu.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie instaluje się na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odłączony od źródła zasilania. Dobierz przekrój przewodów do prądu znamionowego 10 A oraz spodziewanego obciążenia. Moment dokręcania zacisków – zgodnie z dokumentacją techniczną producenta (zwykle 2,0–2,5 Nm). Po montażu wykonaj test zadziałania wyłącznika za pomocą przycisku TEST (jeśli występuje).

FAQ

• Czy wyłącznik nadaje się do obwodów prądu stałego (DC)? Tak, model S201M-B10UC został zaprojektowany do pracy zarówno w obwodach prądu przemiennego, jak i stałego (UC). W przypadku DC zdolność wyłączania zwarciowego może być niższa – przed zastosowaniem sprawdź dane techniczne w karcie katalogowej producenta.
• Jaka jest zdolność wyłączania zwarciowego tego wyłącznika? Zdolność wyłączania zwarciowego wynosi 10 kA dla obwodów AC. Dokładne wartości dla DC zależą od napięcia – zaleca się weryfikację w dokumentacji ABB.
• Czy charakterystyka B jest odpowiednia do silników? Charakterystyka B wyzwala przy prądach 3–5 In, co jest zbyt niskie do silników o dużym prądzie rozruchowym. Do ochrony silników zaleca się charakterystyki C lub D. Model S201M-B10UC przeznaczony jest głównie do obwodów rezystancyjnych i oświetlenia.
