Wyłącznik nadprądowy 1P B 10A 10kA, S201M-B10 | 2CDS271001R0105 ABB

Opis i Kluczowe Cechy

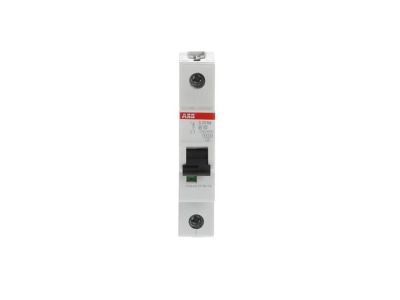

Wyłącznik nadprądowy ABB S201M-B10 z serii System pro M compact S200M to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o najwyższej niezawodności w instalacjach elektrycznych. Model ten charakteryzuje się prądem znamionowym wynoszącym 10 A oraz wysoką znamionową zwarciową zdolnością łączeniową na poziomie 10 kA przy napięciu 230/400 V AC. Dzięki konstrukcji ograniczającej prąd, aparat skutecznie minimalizuje energię przenoszoną podczas zwarcia, co znacząco wydłuża żywotność całej instalacji.

• Podwójny mechanizm wyzwalania: Urządzenie wyposażono w opóźniony wyzwalacz termiczny, który chroni przed długotrwałymi przeciążeniami, oraz wyzwalacz elektromechaniczny (magnetyczny) reagujący błyskawicznie na zwarcia.
• Charakterystyka B: Przeznaczona do ochrony obwodów o niskich prądach rozruchowych, typowych dla oświetlenia oraz gniazd wtykowych w budownictwie mieszkaniowym i komercyjnym.
• Kompaktowa budowa: Jednobiegunowa konstrukcja (1P) pozwala na optymalne wykorzystanie miejsca w rozdzielnicy, a możliwość montażu styku pomocniczego od dołu pozwala zaoszczędzić do 50% przestrzeni w porównaniu do tradycyjnych rozwiązań.
• Wysoka wytrzymałość: Seria S200M została zaprojektowana do pracy w wymagających warunkach przemysłowych, oferując stabilność parametrów przez cały okres eksploatacji.

Zgodność z Normami

Wyłącznik S201M-B10 spełnia rygorystyczne wymagania międzynarodowych standardów bezpieczeństwa, co czyni go produktem uniwersalnym do zastosowań globalnych. Jest on w pełni zgodny z normą IEC/EN 60898-1, dedykowaną dla instalacji domowych i podobnych, oraz normą IEC/EN 60947-2, która określa wymagania dla aparatury przemysłowej. Posiadanie obu tych certyfikatów gwarantuje, że urządzenie może być stosowane zarówno w budynkach mieszkalnych, jak i w zaawansowanych systemach sterowania w przemyśle.

Zastosowanie

Dzięki swojej wszechstronności, wyłącznik ABB S201M-B10 znajduje szerokie zastosowanie w różnych sektorach:

• Budownictwo mieszkaniowe: Zabezpieczanie obwodów gniazd ogólnego przeznaczenia oraz systemów oświetleniowych.
• Obiekty komercyjne: Ochrona instalacji w biurowcach, galeriach handlowych oraz budynkach użyteczności publicznej.
• Przemysł: Wykorzystanie w szafach sterowniczych i rozdzielnicach niskiego napięcia, gdzie wymagana jest wysoka zdolność zwarciowa (10 kA) oraz niezawodność działania.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka zgodnie z poniższymi zaleceniami:

• Montaż na szynie DIN: Aparat jest przystosowany do szybkiego zatrzaskiwania na standardowej szynie montażowej TH35 (DIN).
• Zaciski przyłączeniowe: Należy upewnić się, że przewody są odpowiednio odizolowane i dokręcone z zalecanym momentem obrotowym, aby uniknąć przegrzewania się styków.
• Oszczędność miejsca: W przypadku konieczności monitorowania stanu wyłącznika, zaleca się stosowanie dedykowanych styków pomocniczych montowanych od dołu, co pozwala na zachowanie kompaktowych wymiarów zestawu.
• Pozycja pracy: Urządzenie może pracować w dowolnej pozycji, co ułatwia prowadzenie oprzewodowania wewnątrz rozdzielnicy.

FAQ

1. Czy wyłącznik S201M-B10 nadaje się do ochrony silników?
Charakterystyka B jest przeznaczona głównie do obwodów o niskich prądach rozruchowych. W przypadku silników o dużym prądzie rozruchu zaleca się stosowanie wyłączników o charakterystyce C lub D.

2. Jaka jest główna różnica między serią S200 a S200M?
Seria S200M oferuje wyższą znamionową zdolność zwarciową (10 kA) w porównaniu do standardowej serii S200 (6 kA), co pozwala na jej stosowanie w miejscach o wyższych spodziewanych prądach zwarciowych.

3. Czy do tego modelu można podłączyć szynę grzebieniową?
Tak, wyłączniki z serii System pro M compact są w pełni kompatybilne z systemami szyn łączeniowych ABB, co znacznie przyspiesza prace montażowe i poprawia estetykę połączeń w rozdzielnicy.
