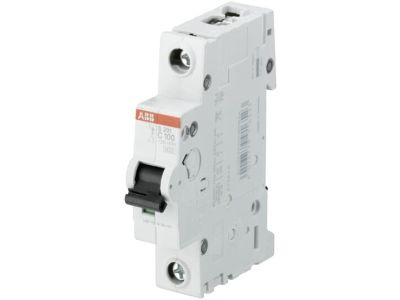

Wyłącznik nadprądowy 1P B 100A 6kA, S201-B100 | 2CDS251001R0825 ABB

Alternatywny kod produktu: 2CDS251001R0825

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy S201-B100 (symbol 2CDS251001R0825) o prądzie znamionowym 100A i charakterystyce B to kluczowy element zabezpieczający instalacje elektryczne przed zwarciami i przeciążeniami. Charakterystyka B zapewnia szybkie wyłączenie w przypadku zwarć o niskim prądzie, co chroni wrażliwe odbiorniki i przewody. Wysoka zdolność zwarciowa 6kA gwarantuje niezawodne działanie nawet w trudnych warunkach sieci.

• Prąd znamionowy 100A: Zapewnia ochronę obwodów o wysokim poborze mocy, np. w instalacjach przemysłowych, rozdzielniach głównych lub zasilaniu maszyn.
• Charakterystyka B: Szybkie reagowanie na zwarcia (3-5-krotność prądu znamionowego), chroniąc instalację przed uszkodzeniami termicznymi.
• Zdolność zwarciowa 6kA: Odporność na zwarcia o prądzie do 6000A, co zwiększa niezawodność zabezpieczenia.
• 1-biegunowa konstrukcja: Idealny do zabezpieczania pojedynczych obwodów jednofazowych lub linii zasilających.
• Modułowa budowa 18mm: Kompaktowe wymiary ułatwiają montaż w szynach TH35, standardowych w szafach rozdzielczych.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 60898-1 oraz PN-EN 60947-2, co potwierdza jego zgodność z europejskimi standardami bezpieczeństwa dla aparatury modułowej. Posiada oznaczenie CE i deklarację zgodności.

Zastosowanie

Wyłącznik nadprądowy S201-B100 znajduje zastosowanie w instalacjach wymagających niezawodnego zabezpieczenia przed przeciążeniami i zwarciami.

• Zabezpieczenie obwodów rozdzielni głównych i podrozdzielni w budynkach przemysłowych i komercyjnych.
• Ochrona linii zasilających maszyny i urządzenia o wysokim poborze prądu.
• Stosowanie w szafach sterowniczych i rozdzielczych jako element pierwotnego zabezpieczenia.
• Instalacje fotowoltaiczne i energetyka – zabezpieczenie falowników i przetwornic.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Wyłącznik należy zamontować na szynie TH35, zachowując odpowiednie odstępy między sąsiednimi modułami (co najmniej 1/8 szerokości modułu). Przewody zasilające należy podłączyć do zacisków zgodnie ze schematem, zwracając uwagę na moment dokręcania (zalecany 2,5Nm). Po montażu przeprowadzić test działania – kilkukrotnie załączyć i wyłączyć wyłącznik, sprawdzając prawidłowe działanie mechanizmu.

FAQ

• Jaki jest zakres temperatur pracy wyłącznika? Zakres temperatur pracy nie został określony w danych produktu. Standardowo wyłączniki tego typu pracują w zakresie od -25°C do +55°C.
• Czy wyłącznik może być stosowany w instalacjach DC (prąd stały)? Wyłącznik zaprojektowany jest do stosowania w instalacjach AC (prąd przemienny). Do instalacji DC należy stosować dedykowane wyłączniki nadprądowe.
• Jakie jest żywotność mechaniczna wyłącznika? Żywotność mechaniczna nie została podana w danych produktu. Typowo wyłączniki modułowe charakteryzują się żywotnością powyżej 10 000 cykli załączeń/wyłączeń.
