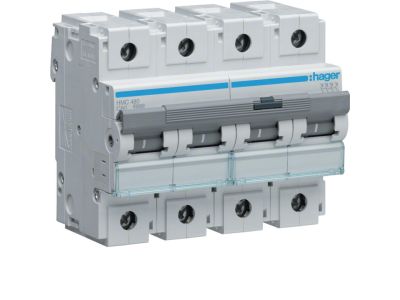

Wyłącznik nadprądowy 15kA 4P C 80A, MCB | HMC480 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy (MCB) HMC480 to czterobiegunowy aparat modułowy o prądzie znamionowym 80 A i charakterystyce C, przeznaczony do ochrony obwodów przed przeciążeniami i zwarciami. Zdolność zwarciowa 15 kA zapewnia niezawodne wyłączanie wysokich prądów zwarciowych, podnosząc bezpieczeństwo instalacji.

• Prąd znamionowy 80 A: umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, redukując ryzyko przegrzania i uszkodzenia przewodów.
• Charakterystyka C: wyzwalanie magnetyczne w zakresie 5–10× I_n – optymalne dla obciążeń o podwyższonym prądzie rozruchowym, takich jak silniki, transformatory czy oświetlenie LED.
• 4 bieguny (4P): jednoczesna ochrona wszystkich trzech faz oraz przewodu neutralnego, co jest niezbędne w sieciach 3-fazowych z N.
• Zdolność zwarciowa 15 kA: wysoki poziom wytrzymałości zwarciowej gwarantuje bezpieczne odłączenie nawet w rozdzielnicach głównych o dużym potencjalnym prądzie zwarciowym.
• Konstrukcja modułowa: łatwy montaż na szynie DIN TH35, kompatybilny z typowymi rozdzielnicami i szafami sterowniczymi.

Zgodność z Normami

Wyłącznik nadprądowy HMC480 został zaprojektowany zgodnie z obowiązującymi europejskimi normami dla aparatury modułowej. Posiada oznakowanie CE potwierdzające spełnienie wymogów dyrektyw Unii Europejskiej. Montaż i eksploatacja zgodnie z instrukcją producenta zapewniają pełną zgodność z przepisami bezpieczeństwa.

Zastosowanie

Dzięki czterobiegunowej konstrukcji i wysokiej zdolności zwarciowej wyłącznik nadprądowy HMC480 sprawdza się w wielu scenariuszach przemysłowych i komercyjnych. Stosowany jest przede wszystkim do ochrony obwodów w rozdzielnicach głównych oraz podrozdzielniach.

• Ochrona obwodów trójfazowych z przewodem neutralnym w instalacjach przemysłowych i biurowych.
• Zabezpieczenie linii zasilających silniki elektryczne, pompy, sprężarki i inne odbiorniki o charakterystyce C.
• Stosowanie w rozdzielnicach głównych obiektów o umiarkowanym ryzyku zwarciowym (15 kA) – np. hale produkcyjne, magazyny.
• Podstawa dla selektywności w układach ochrony szeregowej (TS) – po odpowiednim dobraniu wyższego prądu znamionowego.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika nadprądowego HMC480 może być wykonywane wyłącznie przez osoby z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Aparat montuje się na szynie montażowej TH35 (DIN) w rozdzielnicy o odpowiednim stopniu ochrony. Przekrój przewodów powinien być dobrany do prądu znamionowego 80 A. Moment dokręcania zacisków – zgodnie z dokumentacją techniczną producenta (zazwyczaj 2–3 Nm). Po montażu sprawdzić poprawność połączeń i obciążyć obwód kontrolnie.

FAQ

• Jaka jest zdolność zwarciowa wyłącznika HMC480? Zdolność zwarciowa wynosi 15 kA – oznacza to zdolność bezpiecznego wyłączenia prądu zwarciowego do 15 000 A przy napięciu znamionowym izolacji (typowe 400 V AC).
• Jaka jest charakterystyka wyzwalania i do czego jest zalecana? Charakterystyka C oznacza wyzwalanie magnetyczne w zakresie 5–10× I_n. Jest zalecana do obwodów, w których występują wyższe prądy rozruchowe (silniki, transformatory, ledowe zasilacze impulsowe). W obwodach gniazd wtykowych częściej stosuje się charakterystykę B.
• Czy wyłącznik nadprądowy HMC480 nadaje się do rozdzielnic głównych? Tak, szczególnie w obiektach, gdzie spodziewany prąd zwarciowy nie przekracza 15 kA. Cztery bieguny umożliwiają pełną ochronę przewodów fazowych oraz neutralnego.
