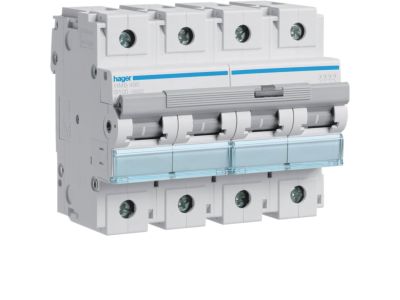

Wyłącznik nadprądowy 15kA 4P B 100A, MCB | HMB490 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy HMB490 to czterobiegunowe zabezpieczenie nadprądowe o charakterystyce B i prądzie znamionowym 100 A, zdolne do przerywania prądów zwarciowych do 15 kA. Zapewnia skuteczną ochronę instalacji i urządzeń przed skutkami zwarć i przeciążeń w obwodach o znacznym obciążeniu.

• Prąd znamionowy 100 A: umożliwia bezpieczne prowadzenie obciążeń o dużym poborze prądu, minimalizując ryzyko przegrzania przewodów.
• Charakterystyka B: gwarantuje szybkie wyzwolenie w przypadku zwarć w obwodach o niskiej impedancji, zapewniając ochronę przed porażeniem elektrycznym.
• Zdolność zwarciowa 15 kA: skutecznie przerywa prąd zwarcia nawet w instalacjach przemysłowych o wysokiej mocy zwarciowej.

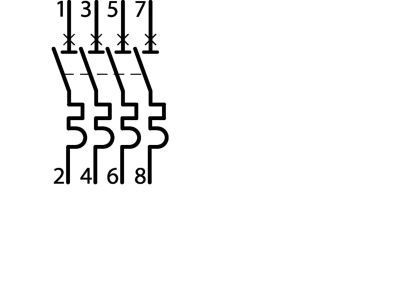

• Czterobiegunowa konstrukcja (4P): umożliwia kompleksową ochronę wszystkich przewodów fazowych i neutralnego w sieciach trójfazowych.
• Ochrona przeciwporażeniowa: może służyć jako środek samoczynnego wyłączenia w przypadku zwarcia o pomijalnej impedancji między przewodem liniowym a częścią przewodzącą dostępną lub przewodem ochronnym.

Zgodność z Normami

Wyłącznik nadprądowy HMB490 jest zgodny z wymaganiami obowiązujących norm europejskich oraz posiada certyfikat CE. Jego konstrukcja spełnia standardy DIN dotyczące aparatury modułowej.

Zastosowanie

Wyłącznik nadprądowy HMB490 znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach w instalacjach przemysłowych, komercyjnych oraz mieszkaniowych o dużym zapotrzebowaniu mocy.

• Ochrona obwodów odbiorników trójfazowych (silników, pomp, klimatyzatorów).
• Zabezpieczenie obwodów rozdzielczych w budynkach użyteczności publicznej.
• Ochrona przed zwarciami w instalacjach fotowoltaicznych przyłączonych do sieci trójfazowej.
• Stosowany jako zabezpieczenie główne w tablicach rozdzielczych w obiektach przemysłowych.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego HMB490 powinien być wykonany przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie od rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego 100 A zgodnie z normami. Moment dokręcania śrub zaciskowych należy sprawdzić w dokumentacji producenta.

FAQ

• Jaką charakterystykę wyzwalania ma ten wyłącznik? Wyłącznik HMB490 posiada charakterystykę B – przeznaczony jest do ochrony obwodów o niskiej impedancji, co zapewnia szybkie wyzwolenie przy zwarciu.
• Czy wyłącznik nadprądowy HMB490 można stosować w instalacjach mieszkaniowych? Tak, w obwodach głównych o dużym obciążeniu, np. w rozdzielnicach domów jednorodzinnych z instalacją trójfazową.
• Jaka jest zdolność zwarciowa wyłącznika? Zdolność zwarciowa wynosi 15 kA, co czyni go odpowiednim do instalacji o wysokiej mocy zwarciowej, charakterystycznych dla obiektów przemysłowych i komercyjnych.
