Wyłącznik nadprądowy 15kA 3P D 80A, MCB | HMD380 Hager

Opis i Kluczowe Cechy

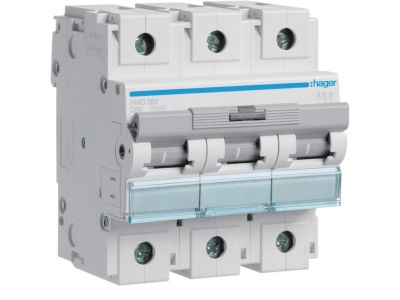

Wyłącznik nadprądowy HMD380 to 3-biegunowy wyłącznik o prądzie znamionowym 80A w charakterystyce D, zaprojektowany do skutecznej ochrony instalacji elektrycznych przed skutkami zwarć i przeciążeń. Dzięki zdolności zwarciowej 15kA zapewnia bezpieczeństwo nawet w wymagających warunkach przemysłowych. Urządzenie montowane jest na szynie TH35 (DIN) w rozdzielnicach.

• Prąd znamionowy 80A: Zabezpiecza obwody o dużym obciążeniu, umożliwiając bezpieczną pracę bez ryzyka przeciążenia przewodów.
• Charakterystyka D (10-20 In): Odporna na wysokie prądy rozruchowe – idealna do zabezpieczania silników, transformatorów i innych odbiorników o charakterystyce indukcyjnej.
• Zdolność zwarciowa 15kA: Gwarantuje niezawodne wyłączenie nawet przy silnych zwarciach w sieciach o dużym potencjale zwarciowym.
• 3-biegunowa konstrukcja: Chroni wszystkie trzy fazy w układach trójfazowych, co upraszcza montaż i zwiększa czytelność instalacji.
• Mechaniczny wskaźnik zadziałania: Ułatwia szybką identyfikację wyłącznika w stanie wyłączenia bez konieczności demontażu pokrywy rozdzielnicy.

Zgodność z Normami

Wyłącznik nadprądowy HMD380 spełnia wymagania dyrektyw niskonapięciowych oraz posiada certyfikat CE. Jest zgodny z europejskimi standardami dla wyłączników nadprądowych, co potwierdza jego bezpieczeństwo i niezawodność w instalacjach budynkowych i przemysłowych.

Zastosowanie

Wyłącznik HMD380 przeznaczony jest do ochrony obwodów odbiorczych przed zwarciami i przeciążeniami, a także jako środek ochrony przeciwporażeniowej przy samoczynnym wyłączeniu zasilania. Sprawdza się w następujących scenariuszach:

• Zabezpieczanie linii zasilających silniki elektryczne, sprężarki, pompy i wentylatory.
• Ochrona rozdzielnic przemysłowych i szaf sterowniczych w obiektach o dużym zapotrzebowaniu na energię.
• Stosowanie w instalacjach tymczasowych (np. place budowy) wymagających pewnej ochrony zwarciowej.
• Jako główne zabezpieczenie przedlicznikowe lub odbiorcze w sieciach trójfazowych TN i TT.

Wskazówki Montażowe

Montaż i serwis wyłącznika mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV lub wyższe). Przed przystąpieniem do prac bezwzględnie odłącz napięcie – na czas montażu instalacja musi być pozbawiona napięcia. Urządzenie montuje się na szynie TH35 (DIN) w pionie lub poziomie, zgodnie z dokumentacją producenta. Przekrój przewodów należy dobrać do prądu znamionowego 80A (zalecany min. 25 mm² Cu przy długotrwałej pracy). Moment dokręcania zacisków oraz dopuszczalny typ przewodów (sztywne/linkowe) określa producent w karcie katalogowej. W przypadku pracy w środowisku o zwiększonej wilgotności lub zapyleniu należy zastosować dodatkową obudowę o odpowiednim stopniu ochrony.

FAQ

• Czy wyłącznik posiada sygnalizację zadziałania? Tak, wyłącznik nadprądowy HMD380 jest wyposażony w mechaniczny wskaźnik zadziałania, który zmienia barwę (np. z czerwonej na zieloną) po wyłączeniu. Ułatwia to szybkie odnalezienie wyłącznika w stanie rozwarcia.
• Jaki jest stopień ochrony wyłącznika? Standardowo aparatura modułowa montowana w rozdzielnicy posiada stopień ochrony IP20 od strony czołowej (brak ochrony przed wilgocią). Aby zwiększyć odporność na warunki zewnętrzne, konieczne jest zastosowanie szczelnej obudowy.
• Co oznacza charakterystyka D i do czego jest stosowana? Charakterystyka D oznacza, że wyzwalacz termiczny powoduje wyłączenie przy prądzie przeciążeniowym w zakresie 10–20 krotności prądu znamionowego. Jest to rozwiązanie przeznaczone do obwodów, w których mogą wystąpić wysokie prądy rozruchowe – np. silników, transformatorów, dźwigów – aby uniknąć niepotrzebnych wyłączeń przy starcie.
