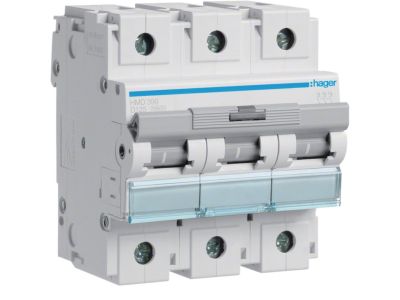

Wyłącznik nadprądowy 15kA 3P D 125A, MCB | HMD399 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy (MCB) HMD399 to trójbiegunowe zabezpieczenie o charakterystyce D i znamionowej zdolności zwarciowej 15 kA, przystosowane do prądu znamionowego 125 A. Przeznaczony do ochrony instalacji elektrycznych przed skutkami zwarć i przeciążeń, zapewnia bezpieczeństwo w obwodach o dużym poborze mocy. Montowany w rozdzielnicach na szynie DIN, stanowi niezawodny element w systemach przemysłowych i komercyjnych.

• Prąd znamionowy 125 A: umożliwia zabezpieczenie obwodów zasilających urządzenia o znacznym poborze prądu, minimalizując ryzyko przegrzania przewodów i odbiorników.
• Zdolność zwarciowa 15 kA: gwarantuje skuteczne wyłączenie w przypadku zwarcia o dużym prądzie, chroniąc instalację i ludzi przed skutkami awarii.
• Charakterystyka D: opóźnione zadziałanie w zakresie przeciążeń, dedykowane do obwodów z silnikami, transformatorami i innymi odbiornikami o wysokim prądzie rozruchowym.
• Trzy bieguny (3P): jednoczesne odcięcie wszystkich trzech faz – niezbędne w trójfazowych obwodach zasilających maszyny, piece czy klimatyzatory.
• Mechaniczny wskaźnik zadziałania: umożliwia szybką identyfikację wyłączonego obwodu bez konieczności demontażu aparatu.

Zgodność z Normami

Wyłącznik nadprądowy HMD399 spełnia wymagania odpowiednich norm europejskich i posiada certyfikat CE, co potwierdza jego bezpieczeństwo użytkowania i zgodność z obowiązującymi standardami w instalacjach niskiego napięcia.

Zastosowanie

Model HMD399 został zaprojektowany do ochrony obwodów o dużym obciążeniu, gdzie standardowe charakterystyki B/C byłyby niewystarczające. Sprawdza się w instalacjach wymagających opóźnionego wyzwalania przy przeciążeniach.

• Zabezpieczenie silników elektrycznych, sprężarek i pomp – charakterystyka D zapobiega zbędnym wyłączeniom podczas rozruchu.
• Ochrona obwodów zasilających transformatory, piece indukcyjne i spawarki.
• Stosowany w rozdzielnicach głównych i podrozdzielniach w obiektach przemysłowych oraz komercyjnych.
• Jako element zabezpieczeń w systemach automatyki budynkowej przy dużych odbiornikach.

Wskazówki Montażowe

Montaż wyłącznika HMD399 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Urządzenie przeznaczone jest do montażu na szynie DIN TH35. Przekrój przewodów należy dobrać do prądu znamionowego 125 A oraz warunków instalacji. Moment dokręcania zacisków oraz pozostałe szczegóły montażu – zgodnie z dokumentacją producenta.

FAQ

• Czy wyłącznik HMD399 posiada podświetlenie LED? Nie, w modelu HMD399 nie zastosowano podświetlenia. Stan zadziałania sygnalizowany jest mechanicznym wskaźnikiem (czerwona/zielona płytka).
• Jaki stopień ochrony ma wyłącznik? Standardowo aparatura modułowa montowana w rozdzielnicy ma stopień ochrony IP20. Dokładne dane dla HMD399 należy zweryfikować w dokumentacji producenta.
• Jaki typ styku zastosowano w wyłączniku? Wyłącznik HMD399 wyposażony jest w styki zwierne, które w stanie normalnym przewodzą prąd, a rozwierają się w przypadku przeciążenia lub zwarcia, odcinając zasilanie.
