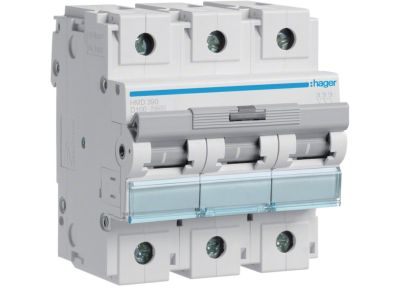

Wyłącznik nadprądowy 15kA 3P D 100A, MCB | HMD390 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy HMD390 to trójbiegunowy (3P) aparat modułowy o charakterystyce D i prądzie znamionowym 100 A, zaprojektowany do ochrony instalacji elektrycznych przed skutkami zwarć i przeciążeń. Dzięki zdolności wyłączania zwarciowego 15 kA zapewnia skuteczne przerywanie prądów zwarciowych, co zwiększa bezpieczeństwo użytkowania. Przeznaczony do montażu w rozdzielnicach na szynie TH35.

• Prąd znamionowy 100 A: Umożliwia zabezpieczenie obwodów o dużym obciążeniu, np. w instalacjach przemysłowych, bez ryzyka przegrzania i niepotrzebnych wyłączeń.
• Charakterystyka D: Opóźnione wyzwalanie (10–20 krotności prądu znamionowego) idealne dla obciążeń o wysokim prądzie rozruchowym, takich jak silniki, transformatory czy zasilacze impulsowe.
• Trzy bieguny (3P): Dedykowany do obwodów trójfazowych, umożliwia jednoczesną ochronę wszystkich faz.
• Zdolność wyłączania zwarciowego 15 kA: Gwarantuje bezpieczne przerwanie nawet wysokich prądów zwarciowych, chroniąc dalszą część instalacji.
• Modułowa konstrukcja: Montaż na szynie DIN 35 mm (TH35) – łatwa i szybka instalacja w rozdzielnicach modułowych.

Zgodność z Normami

Wyłącznik nadprądowy HMD390 spełnia wymagania europejskich norm dotyczących ochrony przeciwzwarciowej i przeciążeniowej oraz posiada certyfikację CE. Produkt został zaprojektowany i przebadany zgodnie z obowiązującymi standardami branżowymi, co potwierdza jego niezawodność i bezpieczeństwo użytkowania.

Zastosowanie

Dzięki charakterystyce D i wysokiej zdolności zwarciowej wyłącznik HMD390 sprawdza się w obwodach, gdzie występują duże prądy rozruchowe oraz wymagana jest niezawodna ochrona. Szczególnie polecany do:

• Ochrony obwodów silników elektrycznych, sprężarek, pomp i wentylatorów.
• Zabezpieczania transformatorów i dławików w instalacjach przemysłowych.
• Stosowania w rozdzielnicach głównych i podrozdzielnicach budynków użyteczności publicznej oraz obiektów przemysłowych.
• Ochrony linii zasilających urządzenia o charakterystycznym dużym poborze prądu przy starcie (np. piece indukcyjne, dźwigi).

Wskazówki Montażowe

Montaż i podłączenie wyłącznika nadprądowego HMD390 może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie DIN TH35 (35 mm) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego 100 A oraz warunków zwarciowych. Moment dokręcania śrub zacisków – zgodnie z dokumentacją producenta. Po montażu sprawdź poprawność połączeń i działanie wyłącznika.

FAQ

• Jaką charakterystykę wyzwalania ma wyłącznik HMD390? Wyłącznik posiada charakterystykę D, co oznacza wyzwalanie przy prądzie 10–20 krotności prądu znamionowego. Jest przeznaczony do obwodów z dużymi prądami rozruchowymi.
• Jaki jest stopień ochrony (IP) tego wyłącznika? Standardowo aparatura modułowa montowana w rozdzielnicy (na szynie DIN) posiada stopień ochrony IP20. Dokładną wartość IP dla konkretnej konfiguracji należy sprawdzić w dokumentacji rozdzielnicy.
• Czy wyłącznik nadprądowy posiada podświetlenie? Produkt nie jest wyposażony w funkcję podświetlenia. Sygnalizacja stanu zadziałania odbywa się poprzez mechaniczny wskaźnik położenia styku (biało-czerwony).
