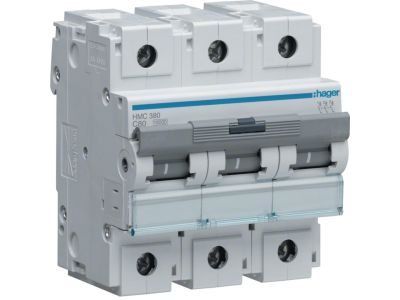

Wyłącznik nadprądowy 15kA 3P C 80A, MCB | HMC380 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy MCB HMC380 o charakterystyce C, prądzie znamionowym 80 A i zdolności zwarciowej 15 kA to niezawodne zabezpieczenie instalacji elektrycznych. Urządzenie 3-biegunowe przeznaczone do ochrony obwodów przed skutkami zwarć i przeciążeń, a także jako środek samoczynnego wyłączania w przypadku zwarcia o pomijalnej impedancji. Solidna konstrukcja gwarantuje stabilną pracę w wymagających warunkach przemysłowych.

• Zdolność zwarciowa 15 kA: wysoka wytrzymałość na prądy zwarciowe zapewnia bezpieczeństwo instalacji nawet przy dużych wartościach prądu, minimalizując ryzyko uszkodzenia przewodów i urządzeń.
• Charakterystyka C: optymalna ochrona przed przeciążeniami i zwarciami w obwodach o umiarkowanym prądzie rozruchowym, idealna dla silników, transformatorów i odbiorników o charakterze indukcyjnym.
• Trzy bieguny (3P): umożliwia kompleksowe zabezpieczenie obwodów trójfazowych, zapewniając jednoczesne rozłączenie wszystkich faz w przypadku awarii.
• Prąd znamionowy 80 A: dedykowany do obwodów o znacznym obciążeniu – bezpieczna praca bez ryzyka przegrzania styków przy długotrwałym przepływie prądu.
• Możliwość zastosowania jako środek ochrony przed porażeniem: w układach TN-C/S samoczynne wyłączenie przy zwarciu o pomijalnej impedancji spełnia wymogi ochrony dodatkowej.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących wyłączników nadprądowych zgodnie z obowiązującymi standardami DIN i posiada certyfikat CE potwierdzający zgodność z dyrektywami UE. Konstrukcja oparta o sprawdzone rozwiązania techniczne gwarantuje niezawodność w instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik nadprądowy HMC380 znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach tam, gdzie wymagana jest ochrona obwodów przed przeciążeniem i zwarciem przy prądzie znamionowym 80 A.

• Ochrona linii zasilających w budynkach przemysłowych i komercyjnych.
• Zabezpieczenie obwodów silników elektrycznych, transformatorów i innych odbiorników o charakterystyce indukcyjnej.
• Stosowany w rozdzielnicach głównych oraz podrozdzielnicach w systemach TN-C-S jako element ochrony przed porażeniem.
• W automatyce budynkowej do zabezpieczenia obwodów sterowniczych i zasilania urządzeń technicznych.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika nadprądowego HMC380 może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z obowiązującymi normami, uwzględniając prąd znamionowy 80 A. Moment dokręcania śrub przyłączeniowych stosować zgodnie z dokumentacją producenta. Przed rozpoczęciem prac uziemić część roboczą zgodnie z zasadami bezpieczeństwa.

FAQ

• Czy wyłącznik nadprądowy HMC380 ma zdolność zwarciową 15 kA? Tak, model HMC380 posiada zdolność zwarciową 15 kA, co oznacza, że jest w stanie bezpiecznie wyłączyć prąd zwarciowy o wartości do 15 000 A.
• Do jakich obwodów zalecana jest charakterystyka C? Charakterystyka C jest przeznaczona do obwodów o umiarkowanych prądach rozruchowych, np. silników, transformatorów i odbiorników indukcyjnych. Zapewnia wyzwolenie przy prądzie zwarciowym 5–10-krotności prądu znamionowego.
• Czy wyłącznik można montować na standardowej szynie DIN? Tak, urządzenie przystosowane jest do montażu na szynie TH35 (DIN) w rozdzielnicach modułowych.
