Wyłącznik nadprądowy 400V 15kA, 3-bieg., C, 4A, głęb.=70mm | 5SY7304-7 Siemens

Alternatywny kod produktu: 5SY73047

Opis i Kluczowe Cechy

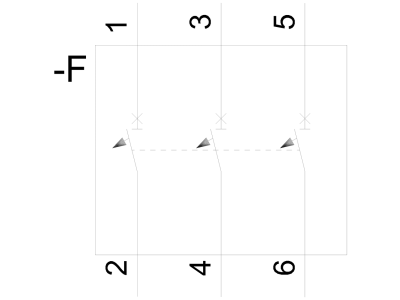

Wyłącznik nadprądowy Siemens SENTRON 5SY7304-7 to trójbiegunowe urządzenie zabezpieczające o charakterystyce C i prądzie znamionowym 4 A, przeznaczone do ochrony instalacji elektrycznych przed skutkami przeciążeń i zwarć. Dzięki napięciu znamionowemu 400 V AC i zdolności zwarciowej 15 kA zapewnia skuteczną ochronę w sieciach niskiego napięcia. Głębokość 70 mm ułatwia montaż w standardowych rozdzielnicach modułowych.

• Charakterystyka C (4 A): Zabezpiecza obwody, w których mogą występować krótkotrwałe prądy rozruchowe (np. silniki, oświetlenie LED), bez zbędnych wyłączeń, a jednocześnie skutecznie chroni przed przeciążeniem i zwarciem.
• Zdolność zwarciowa 15 kA: Umożliwia bezpieczne wyłączanie prądów zwarciowych o dużej wartości, co jest kluczowe w instalacjach o wysokiej mocy zwarciowej.
• Napięcie znamionowe 400 V AC: Przystosowany do pracy w trójfazowych sieciach niskiego napięcia, typowych dla budynków mieszkalnych, biurowych i przemysłowych.
• Montaż bez użycia narzędzi (podwójny suwak): Przyspiesza i upraszcza instalację na szynie TH35 – wyłącznik można szybko zamocować i zdemontować bez potrzeby stosowania śrubokręta.
• Dwukomorowy zacisk: Umożliwia podłączenie zarówno przewodów sztywnych, jak i elastycznych, a także szyny zbiorczej z tyłu urządzenia, co zwiększa elastyczność okablowania.

Zgodność z Normami

Wyłącznik nadprądowy Siemens 5SY7304-7 jest zgodny z europejskimi normami dotyczącymi zabezpieczeń nadprądowych (IEC/EN 60898-1 oraz EN 60947-2) oraz posiada oznaczenie CE. Producent deklaruje zgodność z wymaganiami dyrektyw niskonapięciowej (LVD) i kompatybilności elektromagnetycznej (EMC).

Zastosowanie

Uniwersalna charakterystyka C i wysoka zdolność zwarciowa sprawiają, że wyłącznik doskonale sprawdza się w różnorodnych instalacjach – od budownictwa mieszkaniowego po lekkie obiekty przemysłowe. Główne obszary zastosowania:

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w budynkach mieszkalnych i biurowych.
• Zabezpieczenie linii zasilających odbiorniki o umiarkowanym prądzie rozruchowym, takie jak pompy, wentylatory, centrale alarmowe.
• Ochrona rozdzielnic pomocniczych i podrozdzielnic w obiektach komercyjnych i przemysłowych.
• Stosowany w układach automatyki budynkowej i sterowania, gdzie wymagana jest szybka i selektywna ochrona przeciwzwarciowa.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej – wystarczy wsunąć wyłącznik na szynę i zablokować za pomocą podwójnego suwaka. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową (dla prądu 4 A zalecany przekrój min. 1,5 mm²). Zaciski dokręcać momentem nieprzekraczającym wartości podanej w dokumentacji producenta (zwykle 2,0–2,5 Nm). Pamiętaj o użyciu przewodów z izolacją odpowiednią do napięcia 400 V.

FAQ

• Czy wyłącznik nadprądowy 5SY7304-7 ma sygnalizację optyczną stanu zadziałania? Nie, urządzenie nie posiada wbudowanego wskaźnika świetlnego. Stan zadziałania można rozpoznać po położeniu dźwigni (w dół – wyłączony, w górę – załączony). W razie potrzeby można zastosować zewnętrzne akcesoria sygnalizacyjne (np. styki pomocnicze SENTRON).
• Jaki jest stopień ochrony tego wyłącznika? Producent nie podaje konkretnej wartości IP w danych technicznych. Standardowo aparatura modułowa montowana w rozdzielnicy osiąga stopień IP20 w obudowie, co zapewnia ochronę przed przypadkowym dotknięciem części czynnych. Po zamknięciu rozdzielnicy ochrona jest wyższa (zależna od obudowy).
• Czy wyłącznik nadaje się do ochrony silników? Charakterystyka C dopuszcza krótkotrwałe przeciążenia rozruchowe typowe dla silników małej mocy. Należy jednak pamiętać, że wyłącznik nadprądowy chroni głównie przed zwarciami – do pełnej ochrony silnika przed przeciążeniem wymagany jest dodatkowy przekaźnik termiczny lub wyłącznik silnikowy.
