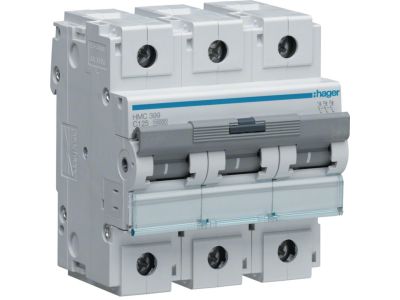

Wyłącznik nadprądowy 15kA 3P C 125A, MCB | HMC399 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy (MCB) o symbolu HMC399 to 3-biegunowe zabezpieczenie o charakterystyce C i prądzie znamionowym 125 A, zdolne do przerywania prądów zwarciowych do 15 kA. Zapewnia skuteczną ochronę przewodów i odbiorników przed skutkami przeciążeń i zwarć w instalacjach przemysłowych i komercyjnych o dużym zapotrzebowaniu mocy.

• Prąd znamionowy 125 A: Pozwala na zabezpieczenie obwodów o znacznym obciążeniu, takich jak linie zasilające rozdzielnice główne lub odbiorniki dużej mocy, bez ryzyka przegrzania.
• Charakterystyka C: Zaprojektowana do ochrony obwodów z odbiornikami o charakterze indukcyjnym i rozruchowym (silniki, transformatory), gdzie występują chwilowe prądy udarowe – wyłącznik nie wyłącza się przy krótkotrwałych przeciążeniach, ale reaguje dopiero przy prądzie 5–10 razy większym od znamionowego.
• Zdolność zwarciowa 15 kA: Gwarantuje bezpieczne wyłączenie nawet przy bardzo wysokich prądach zwarciowych, co jest kluczowe w instalacjach o dużym potencjale zwarcia – minimalizuje ryzyko uszkodzenia sprzętu i pożaru.
• 3 bieguny (3P): Umożliwia jednoczesne odłączenie wszystkich trzech faz, zapewniając kompletne bezpieczeństwo w układach trójfazowych i ułatwiając serwis.
• Wykonanie modułowe: Montaż na szynie TH35 (DIN) w rozdzielnicach, co pozwala na łatwą integrację z innymi urządzeniami modułowymi i elastyczne konfigurowanie rozdzielnicy.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada oznaczenie CE. Został zaprojektowany zgodnie ze standardami DIN dla aparatury modułowej, co potwierdza jego niezawodność i bezpieczeństwo w instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik nadprądowy HMC399 znajduje zastosowanie w obwodach wymagających wysokiej zdolności zwarciowej i obciążalności prądowej, szczególnie w obiektach przemysłowych, handlowych i użyteczności publicznej.

• Ochrona linii zasilających w rozdzielnicach głównych i podrozdzielniach przemysłowych.
• Zabezpieczenie obwodów silników, transformatorów i innych odbiorników o znacznym poborze prądu.
• Stosowany jako zabezpieczenie przed zwarciem i przeciążeniem w instalacjach komercyjnych (biura, hale produkcyjne, magazyny).
• Element układów samoczynnego wyłączania w przypadku zwarcia o pomijalnej impedancji, wspomagający ochronę przeciwporażeniową (wymagane uzupełnienie wyłącznikiem różnicowoprądowym).

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być wykonany przez wykwalifikowanego elektryka z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 w rozdzielnicy. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony zasilania. Przekrój przewodów musi być dobrany do prądu znamionowego 125 A (zalecany min. 35 mm² Cu, w zależności od długości i warunków otoczenia). Moment dokręcania zacisków należy stosować zgodnie z dokumentacją techniczną producenta.

FAQ

• Jaka jest charakterystyka wyzwalania tego wyłącznika? Charakterystyka C oznacza, że wyłącznik wyzwala przy prądzie od 5 do 10 razy większym od prądu znamionowego (tj. 625–1250 A). Jest zalecany do obwodów z odbiornikami o wysokim prądzie rozruchowym, takimi jak silniki i transformatory.
• Jaki jest stopień ochrony IP wyłącznika? Jako aparat modułowy montowany w rozdzielnicy, wyłącznik ma typowo stopień ochrony IP20 (ochrona przed dostępem do części niebezpiecznych palcem). Dokładne dane należy sprawdzić w dokumentacji technicznej produktu – w naszych materiałach nie podano konkretnej wartości IP.
• Czy wyłącznik nadprądowy może być używany jako główne zabezpieczenie przed porażeniem? Wyłącznik nadprądowy zapewnia ochronę przed skutkami zwarć i przeciążeń, ale nie zastępuje wyłącznika różnicowoprądowego (RCD) w ochronie przeciwporażeniowej. Dla pełnej ochrony należy stosować odpowiednie urządzenia różnicowoprądowe.
