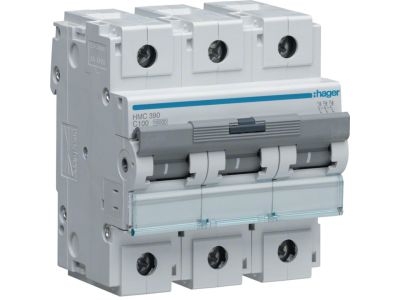

Wyłącznik nadprądowy 15kA 3P C 100A, MCB | HMC390 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy HMC390 to trójbiegunowy wyłącznik instalacyjny (MCB) o prądzie znamionowym 100 A i zdolności zwarciowej 15 kA. Charakterystyka wyzwalania C zapewnia selektywne zabezpieczenie obwodów przed skutkami zwarć i przeciążeń, a wysoka zdolność łączeniowa gwarantuje pewne wyłączenie nawet przy dużych prądach zwarciowych. Urządzenie może także służyć jako środek ochrony przed porażeniem elektrycznym – samoczynne wyłączenie w przypadku zwarcia o pomijalnej impedancji pomiędzy przewodem liniowym a częścią przewodzącą dostępną lub przewodem ochronnym.

• Zdolność zwarciowa 15 kA: gwarantuje bezpieczne wyłączenie w instalacjach o wysokim potencjalnym prądzie zwarciowym, minimalizując ryzyko uszkodzenia sprzętu i pożaru.
• Prąd znamionowy 100 A: umożliwia zabezpieczenie linii zasilających o znacznym obciążeniu, np. głównych rozdzielnic lub odbiorów przemysłowych.
• Charakterystyka C (5–10 × In): dedykowana do obwodów z odbiornikami o charakterze indukcyjnym (silniki, transformatory), zapewniając odporność na chwilowe prądy rozruchowe bez zbędnych wyłączeń.
• Trzy bieguny (3P): przeznaczone do sieci trójfazowych, chronią wszystkie trzy fazy w jednym urządzeniu, co oszczędza miejsce w rozdzielnicy.
• Konstrukcja modułowa: kompatybilna z szyną TH35 (DIN) – prosty i szybki montaż w standardowych rozdzielnicach.

Zgodność z Normami

Wyłącznik HMC390 jest zgodny z wymaganiami odpowiednich norm międzynarodowych i europejskich dotyczących wyłączników nadprądowych. Posiada certyfikat CE, potwierdzający spełnienie zasadniczych wymogów bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Dzięki charakterystyce C i wysokiej zdolności zwarciowej wyłącznik HMC390 znajduje zastosowanie w obwodach, gdzie występują duże prądy rozruchowe lub wymagana jest ochrona przed zwarciami o znacznym potencjale.

• Zabezpieczenie głównych linii zasilających w rozdzielnicach przemysłowych i budynków użyteczności publicznej.
• Ochrona obwodów silnikowych, sprężarek, pomp i innych odbiorników indukcyjnych przed przeciążeniami i zwarciami.
• Zabezpieczenie obwodów transformatorów i zasilaczy impulsowych, które mogą generować chwilowe prądy rozruchowe.
• Stosowanie jako zabezpieczenie nadprądowe w instalacjach trójfazowych wymagających selektywności z wyłącznikami o niższym prądzie.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego HMC390 może być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP (do 1 kV). Przed przystąpieniem do prac bezwzględnie odłącz napięcie w całej rozdzielnicy i zastosuj procedury blokowania/oznakowania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przekrój przewodów dobierz zgodnie z prądem znamionowym 100 A oraz warunkami instalacji (zalecany przekrój min. 25 mm² Cu przy odpowiedniej długości). Moment dokręcania zacisków stosuj według danych producenta podanych na obudowie lub w dokumentacji technicznej. Pamiętaj o zachowaniu odpowiednich odstępów izolacyjnych i wentylacyjnych w rozdzielnicy.

FAQ

• Czy wyłącznik HMC390 nadaje się do obwodów z oświetleniem LED? Charakterystyka C jest przeznaczona do obciążeń o wysokim prądzie rozruchowym, typowych dla silników i transformatorów. Dla typowych obwodów oświetlenia LED zaleca się charakterystykę B, która zapewnia szybsze wyzwalanie przy małych przeciążeniach. HMC390 można zastosować w obwodach mieszanych, ale wymaga to weryfikacji selektywności i charakterystyki odbiorników.
• Jaki jest stopień ochrony wyłącznika? Producent nie podaje konkretnej wartości IP dla tego modelu. Standardowo wyłączniki nadprądowe przeznaczone do montażu w rozdzielnicach mają stopień ochrony IP20 (ochrona przed dostępem do części niebezpiecznych palcem). Po zamontowaniu w rozdzielnicy o wyższym stopniu ochrony (np. IP54) całość zapewnia odpowiednie zabezpieczenie środowiskowe.
• Jaki tryb pracy ma wyłącznik – czy działa jako wyłącznik ręczny? Wyłącznik nadprądowy HMC390 jest wyłącznikiem samoczynnym, który wyzwala się automatycznie przy przeciążeniu lub zwarciu. Posiada ręczną dźwignię do załączania i wyłączania obwodu (funkcja łącznika odciążonego), ale nie jest przeznaczony do częstego łączenia pod obciążeniem. Może być używany jako wyłącznik główny do odcięcia zasilania w celach serwisowych pod warunkiem, że prąd obciążenia nie przekracza wartości znamionowej.
