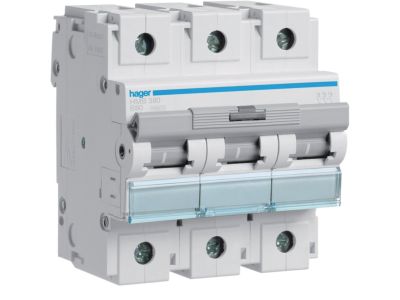

Wyłącznik nadprądowy 15kA 3P B 80A, MCB | HMB380 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy (MCB) o symbolu HMB380 to trójbiegunowe zabezpieczenie instalacji elektrycznej przed skutkami przeciążeń i zwarć. Prąd znamionowy 80 A pozwala na bezpieczną pracę obwodów o znacznym obciążeniu, a charakterystyka wyzwalania B (3–5 In) zapewnia skuteczną ochronę w obwodach rezystancyjnych i oświetleniowych. Zdolność zwarciowa 15 kA gwarantuje niezawodne wyłączenie nawet przy dużych prądach zwarciowych. Kompaktowa konstrukcja 3-polowa ułatwia montaż w rozdzielnicach na szynie TH35.

• Prąd znamionowy 80 A: bezpieczne zabezpieczenie obwodów o dużym obciążeniu, bez ryzyka przegrzania styków przy długotrwałej pracy.
• Charakterystyka wyzwalania B: szybkie wyłączenie przy prądach zwarciowych w zakresie 3–5 krotności prądu znamionowego – dedykowana do obwodów oświetleniowych i rezystancyjnych.
• Zdolność zwarciowa 15 kA: wysoka wytrzymałość na prądy zwarciowe zapewniająca niezawodne wyłączenie i ochronę instalacji w warunkach zwarcia.

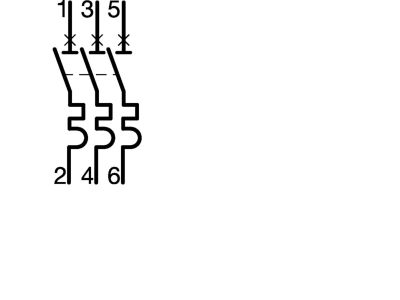

• 3 bieguny (3P): przeznaczony do zabezpieczania obwodów trójfazowych, umożliwia jednoczesne odłączenie wszystkich faz.
• Uniwersalna obudowa modułowa: montaż na szynie DIN TH35 (35 mm), łatwa integracja z istniejącą aparaturą w rozdzielnicy.

Zgodność z Normami

Wyłącznik nadprądowy HMB380 spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE, co potwierdza jego bezpieczeństwo użytkowania oraz zgodność z dyrektywami niskonapięciowymi.

Zastosowanie

Wyłącznik przeznaczony jest do ochrony obwodów elektrycznych przed przeciążeniami i zwarciami w instalacjach budynków mieszkalnych, biurowych oraz przemysłowych. Sprawdza się wszędzie tam, gdzie wymagana jest wysoka zdolność zwarciowa i niezawodność działania.

• Ochrona obwodów oświetlenia i gniazd wtykowych w obiektach użyteczności publicznej.
• Zabezpieczanie linii zasilających urządzenia rezystancyjne (grzejniki, piece, podgrzewacze wody).
• Zastosowanie w rozdzielnicach głównych i podrozdzielnicach w instalacjach trójfazowych o prądzie do 80 A.
• Element zabezpieczający w układach sterowania automatyką przemysłową i budynkową.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, po bezwzględnym odłączeniu napięcia. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przed przyłączeniem przewodów należy sprawdzić zgodność przekroju przewodów z prądem znamionowym 80 A oraz dokręcić śruby zaciskowe momentem zgodnym z dokumentacją producenta. Po montażu wymagane jest wykonanie prób działania i pomiarów ochronnych.

FAQ

• Jaka jest charakterystyka wyzwalania tego wyłącznika? Charakterystyka B – wyzwala przy prądzie 3–5 krotności prądu znamionowego (240–400 A dla wersji 80 A). Stosowana głównie do obwodów rezystancyjnych i oświetleniowych.
• Jaka jest zdolność zwarciowa HMB380? 15 kA (15 000 A) przy napięciu roboczym – pozwala na bezpieczne wyłączenie nawet wysokich prądów zwarciowych w typowych instalacjach.
• Czy mogę zastosować ten wyłącznik jako zabezpieczenie przedłużacza lub silnika? Wyłącznik z charakterystyką B nie jest zalecany do silników (wymagana charakterystyka C lub D). Najlepiej sprawdza się w obwodach rezystancyjnych i oświetleniowych, gdzie charakter prądu nie powoduje chwilowych przepięć rozruchowych.
