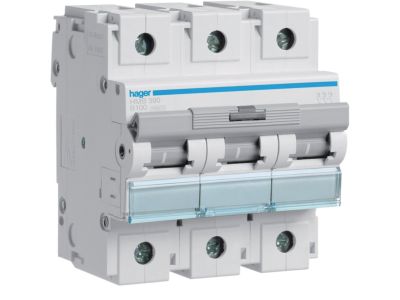

Wyłącznik nadprądowy 15kA 3P B 100A, MCB | HMB390 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy (MCB) HMB390 o charakterystyce B, prądzie znamionowym 100 A i zdolności zwarciowej 15 kA. Trzybiegunowa konstrukcja (3P) zapewnia kompleksową ochronę obwodów trójfazowych przed skutkami zwarć i przeciążeń. Urządzenie przeznaczone do montażu w rozdzielnicach modułowych.

• Prąd znamionowy 100 A: umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, minimalizuje ryzyko przegrzania styków i przewodów.
• Charakterystyka B: szybkie wyzwalanie przy prądzie 3–5 krotności In, idealna do ochrony odbiorników rezystancyjnych oraz instalacji o małych prądach rozruchowych.
• Zdolność zwarciowa 15 kA: wysoka wytrzymałość na prąd zwarciowy pozwala skutecznie przerywać zwarcia w systemach o podwyższonym potencjale zwarciowym, zwiększając bezpieczeństwo instalacji.
• Trzy bieguny (3P): jednoczesna ochrona wszystkich faz obwodu trójfazowego, ułatwia selektywność i diagnostykę.
• Standardowy montaż na szynie DIN (TH35): szybkie i pewne mocowanie w rozdzielnicach modułowych, zgodne z przyjętymi praktykami instalacyjnymi.

Zgodność z Normami

Wyłącznik nadprądowy HMB390 został zaprojektowany zgodnie z wymaganiami europejskich norm dla wyłączników nadprądowych MCB. Posiada certyfikat CE, potwierdzający spełnienie zasadniczych wymogów bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Wyłącznik nadprądowy HMB390 znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach jako zabezpieczenie obwodów odbiorczych i siłowych w instalacjach trójfazowych.

• Ochrona obwodów zasilających silniki, grzejniki, piece oraz odbiory technologiczne w przemyśle i budynkach użyteczności publicznej.
• Zabezpieczenie linii oświetleniowych i gniazd w instalacjach mieszkaniowych i biurowych (po uwzględnieniu charakterystyki B).
• Stosowany w tablicach rozdzielczych systemów automatyki budynkowej (BMS) jako wyłącznik nadprądowy obwodów sterowniczych.
• Może pełnić funkcję łącznika odłączającego w obwodach, w których wymagana jest wizualna kontrola stanu załączenia.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego HMB390 może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Urządzenie mocuje się na szynie DIN TH35 w standardowej rozdzielnicy modułowej. Momenty dokręcania śrub zacisków oraz dobór przekroju przewodów należy realizować zgodnie z dokumentacją techniczną producenta, uwzględniając prąd znamionowy 100 A i warunki otoczenia.

FAQ

• Jaka jest charakterystyka wyzwalania tego wyłącznika? Charakterystyka B oznacza wyzwalanie przy prądzie 3–5 krotności prądu znamionowego (300–500 A dla wersji 100 A). Jest przeznaczona do ochrony odbiorników rezystancyjnych oraz instalacji o niskich prądach rozruchowych.
• Jaka jest zdolność zwarciowa wyłącznika HMB390? Zdolność zwarciowa wynosi 15 kA, co oznacza, że wyłącznik jest w stanie bezpiecznie przerwać prąd zwarciowy o wartości do 15 000 A przy znamionowym napięciu roboczym.
• Czy wyłącznik nadaje się do montażu na szynie DIN? Tak, standardowo wyłączniki nadprądowe MCB montuje się na szynie DIN TH35 w rozdzielnicach. Przed montażem należy upewnić się, że szyna jest zamocowana zgodnie z obowiązującymi przepisami.
