Wyłącznik nadprądowy 400V 15kA, 2-bieg., C, 1A, głęb.=70mm | 5SY7201-7 Siemens

Alternatywny kod produktu: 5SY72017

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Siemens 5SY7201-7 z serii SENTRON to 2-biegunowy aparat modułowy o charakterystyce wyzwalania C, prądzie znamionowym 1 A i napięciu znamionowym 400 V. Dzięki zdolności zwarciowej 15 kA zapewnia skuteczną ochronę przeciwzwarciową i przeciążeniową w instalacjach budynków mieszkalnych, użytkowych oraz w lekkim przemyśle. Głębokość 70 mm ułatwia montaż w standardowych rozdzielnicach.

• Prąd znamionowy 1 A: Precyzyjna ochrona obwodów o małym obciążeniu, takich jak linie oświetleniowe lub sterownicze – minimalizuje ryzyko uszkodzenia przewodów i odbiorników przy przeciążeniu.
• Charakterystyka C: Wyzwalanie przy prądzie 5–10 krotności prądu znamionowego – idealne do obwodów z silnikami, transformatorami lub odbiornikami o charakterze indukcyjnym, bez zbędnych zadziałań przy rozruchu.
• Zdolność zwarciowa 15 kA: Wysoka selektywność i bezpieczeństwo nawet w obwodach o dużym potencjale zwarciowym – nie wymaga dodatkowych zabezpieczeń poprzedzających.
• Montaż bez użycia narzędzi: Podwójny suwak umożliwia szybkie zatrzaśnięcie i demontaż z szyny TH35 – skraca czas instalacji i ułatwia modyfikacje rozdzielnicy.

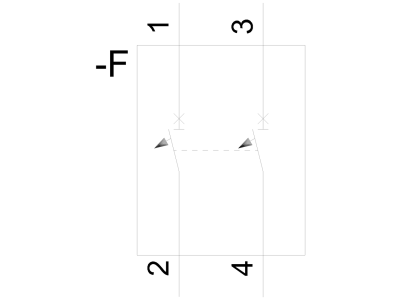

• Dwukomorowy zacisk: Umożliwia podłączenie przewodów o różnym przekroju oraz łączenie z szyną zbiorczą – elastyczność okablowania i redukcja liczby listew przyłączeniowych.

Zgodność z Normami

Wyłącznik nadprądowy Siemens 5SY7201-7 spełnia wymagania europejskich norm dotyczących aparatury modułowej, posiada oznakowanie CE i jest zgodny z dyrektywą niskonapięciową. Produkt przeznaczony do stosowania w instalacjach wykonanych zgodnie z obowiązującymi przepisami.

Zastosowanie

Dzięki charakterystyce C i niskiemu prądowi znamionowemu wyłącznik 5SY7201-7 sprawdza się w obwodach wymagających selektywnej ochrony przy małym obciążeniu.

• Ochrona obwodów sterowniczych – np. zasilanie styczników, przekaźników, sterowników PLC w szafach automatyki.
• Zabezpieczenie linii oświetleniowych w budynkach mieszkalnych i biurowych – zapobiega przegrzaniu przewodów przy zwarciu.
• Ochrona odbiorników o charakterze indukcyjnym – silniki małej mocy, wentylatory, pompy – charakterystyka C toleruje krótkotrwały prąd rozruchowy.
• Instalacje pomocnicze w przemyśle – np. zasilanie tablic sterowniczych, gniazd serwisowych o niskim poborze prądu.

Wskazówki Montażowe

Montaż i demontaż wyłącznika nadprądowego może być wykonywany wyłącznie przez wykwalifikowany personel z aktualnymi uprawnieniami SEP. Urządzenie jest przeznaczone do montażu na szynie montażowej TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i sprawdź brak potencjału na wszystkich biegunach. Zaciski dwukomorowe umożliwiają podłączenie przewodów o przekroju dobranym do prądu znamionowego 1 A – stosuj się do zaleceń producenta dotyczących momentu dokręcania oraz długości odizolowania. Nie przekraczaj wartości granicznych napięcia i prądu podanych na tabliczce znamionowej.

FAQ

• Czy wyłącznik nadprądowy 5SY7201-7 ma podświetlenie? Nie. Jest to standardowy wyłącznik nadprądowy bez wskaźnika świetlnego – stan zadziałania sygnalizuje mechaniczne położenie dźwigni (ON/OFF).
• Jaki jest stopień ochrony tego wyłącznika? Producent nie podaje stopnia IP dla samego wyłącznika; jak większość aparatury modułowej przeznaczony jest do montażu w rozdzielnicy o odpowiednim stopniu ochrony (np. IP30/IP40). W warunkach zabudowy wewnątrz rozdzielnicy nie jest narażony na bezpośrednie działanie czynników zewnętrznych.
• Czy charakterystyka C oznacza, że wyłącznik wyzwala tylko przy prądzie zwarcia? Nie. Charakterystyka C definiuje zakres prądów wyzwalania magnetycznego (5–10 × In). Oznacza to, że przy przeciążeniu (termicznie) wyzwalanie następuje dla prądów powyżej 1,13 In, a przy zwarciu (elektromagnetycznie) dla prądów od 5 A do 10 A – w przypadku wersji 1 A.
