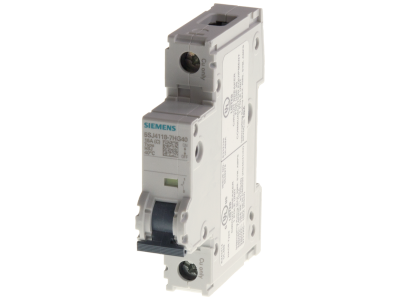

Wyłącznik nadprądowy 14KA 1POL C8 | 5SJ4108-7HG40 Siemens

Alternatywny kod produktu: 5SJ41087HG40

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 5SJ4108-7HG40 firmy Siemens to jednobiegunowe urządzenie ochronne o charakterystyce wyzwalania C i prądzie znamionowym 8 A. Dzięki zdolności zwarciowej 14 kA zapewnia skuteczną ochronę instalacji przed skutkami zwarć o dużym natężeniu. Urządzenie montowane jest w standardowej szerokości 1 modułu (18 mm), co pozwala na oszczędność miejsca w rozdzielnicy.

• Prąd znamionowy 8 A: Idealny do zabezpieczania obwodów odbiorników o umiarkowanym poborze mocy, takich jak oświetlenie czy gniazda wtyczkowe.
• Charakterystyka wyzwalania C: Zapewnia szybkie zadziałanie przy prądach zwarciowych od 5 do 10 krotności prądu znamionowego, co chroni przewody przed przegrzaniem.
• Zdolność zwarciowa 14 kA: Umożliwia zastosowanie w instalacjach o wysokim poziomie prądów zwarciowych, zwiększając bezpieczeństwo.
• Jednobiegunowa konstrukcja: Chroni jeden przewód fazowy, odpowiednia dla obwodów jednofazowych w sieci 230 V AC.
• Wykonanie modułowe: Montaż na szynie TH35 (DIN) ułatwia integrację z pozostałą aparaturą w rozdzielnicy.

Zgodność z Normami

Wyłącznik nadprądowy 5SJ4108-7HG40 spełnia wymagania europejskich norm dotyczących wyłączników nadprądowych (seria IEC/EN 60898) oraz posiada certyfikat CE. Gwarantuje to bezpieczną i niezawodną pracę w instalacjach elektrycznych.

Zastosowanie

Wyłącznik nadprądowy 5SJ4108-7HG40 znajduje zastosowanie w ochronie obwodów końcowych w budynkach mieszkalnych, komercyjnych i przemysłowych. Jego parametry pozwalają na skuteczne zabezpieczenie przed skutkami przeciążeń i zwarć.

• Ochrona obwodów oświetleniowych w instalacjach domowych i biurowych.
• Zabezpieczenie gniazd wtyczkowych w strefach o normalnym obciążeniu (np. pokoje, korytarze).
• Stosowanie w rozdzielnicach mieszkaniowych jako zabezpieczenie obwodów odbiorników przenośnych.
• Uzupełnienie instalacji w istniejących rozdzielnicach wymagających wymiany uszkodzonego wyłącznika.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego 5SJ4108-7HG40 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy. Urządzenie montuje się na szynie TH35 (DIN) w standardowej szerokości 1 modułu. Przekrój przewodów należy dobrać do prądu znamionowego zgodnie z obowiązującymi normami. Moment dokręcania śrub zacisków – zgodnie z dokumentacją producenta.

FAQ

• Jaka jest zdolność zwarciowa tego wyłącznika? Zdolność zwarciowa wynosi 14 kA, co umożliwia stosowanie w instalacjach o wysokim potencjale zwarć.
• Do jakich obwodów najlepiej pasuje wyłącznik o charakterystyce C i prądzie 8 A? Charakterystyka C i prąd 8 A są optymalne do zabezpieczania obwodów oświetleniowych oraz gniazd wtyczkowych w gospodarstwach domowych i biurach, gdzie spodziewane są umiarkowane prądy rozruchowe.
• Czy wyłącznik nadprądowy 5SJ4108-7HG40 można montować na szynie DIN? Tak, urządzenie jest przeznaczone do montażu na szynie TH35 (DIN) w standardowej szerokości 1 modułu (18 mm).
