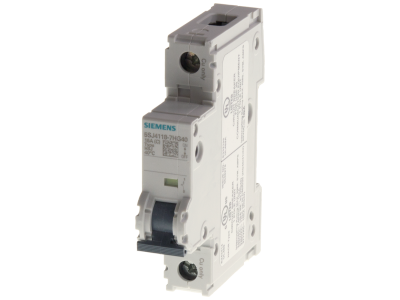

Wyłącznik nadprądowy 14KA 1POL C1 | 5SJ4101-7HG40 Siemens

Alternatywny kod produktu: 5SJ41017HG40

Opis i Kluczowe Cechy

Wyłącznik nadprądowy o symbolu 5SJ4101-7HG40 to jednobiegunowe urządzenie zabezpieczające o prądzie znamionowym 1 A i charakterystyce C. Dzięki zdolności zwarciowej 14 kA zapewnia skuteczną ochronę instalacji przed skutkami zwarć, nawet w obwodach o podwyższonym ryzyku. Kompaktowa budowa modułowa ułatwia montaż w rozdzielnicach na szynie DIN.

• Prąd zwarciowy 14 kA: Gwarantuje bezpieczne wyłączenie nawet przy wysokich prądach zwarciowych, minimalizując ryzyko uszkodzenia instalacji i sprzętu.
• Charakterystyka C: Przeznaczona do obwodów z odbiornikami o charakterze indukcyjnym (np. silniki, transformatory) – wyłącza przy prądzie 5–10 krotności prądu znamionowego, zapobiegając zbędnym zadziałaniom podczas rozruchu.
• Prąd znamionowy 1 A: Odpowiedni do zabezpieczania przewodów o małym przekroju oraz odbiorników o niskim poborze mocy, np. oświetlenia LED czy układów sterowania.
• 1 biegun: Stosowany w obwodach jednofazowych (230 V AC), umożliwia niezależną ochronę poszczególnych obwodów w rozdzielnicy.
• Łatwy montaż: Standardowa obudowa modułowa (szerokość 1 modułu) z zatrzaskiem na szynę TH35 (DIN) pozwala na szybki i pewny montaż w rozdzielnicach.

Zgodność z Normami

Wyłącznik spełnia wymagania europejskich norm dotyczących wyłączników nadprądowych stosowanych w instalacjach niskiego napięcia. Posiada certyfikat CE potwierdzający zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik nadprądowy 5SJ4101-7HG40 jest przeznaczony do ochrony przewodów i odbiorników przed przetężeniami w instalacjach elektrycznych. Sprawdza się w następujących scenariuszach:

• Ochrona obwodów oświetleniowych – w szczególności z lampami LED o małym poborze prądu.
• Zabezpieczenie gniazd wtyczkowych i przedłużaczy w instalacjach biurowych i domowych.
• Ochrona układów sterowania, przekaźników, styczników oraz zasilaczy w szafach automatyki.
• Zastosowanie w rozdzielnicach mieszkań i budynków jako zabezpieczenie linii jednofazowych o niskim obciążeniu.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Prace należy prowadzić przy bezwzględnie odłączonym napięciu. Wyłącznik mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z obowiązującymi normami oraz prądem znamionowym obwodu. Moment dokręcania zacisków – zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy wyłącznik nadprądowy o charakterystyce C nadaje się do ochrony silników? Tak, charakterystyka C jest przeznaczona do obwodów z odbiornikami indukcyjnymi. Dla silników o małej mocy i prądzie rozruchu mieszczącym się w zakresie 5–10 In, wyłącznik 1 A C1 będzie odpowiedni po wcześniejszym sprawdzeniu charakterystyki rozruchu.
• Jaki jest stopień ochrony obudowy (IP)? Standardowo dla wyłączników nadprądowych montowanych w rozdzielnicy wewnątrz budynku stopień ochrony wynosi IP20. Dokładne dane dla konkretnego modelu znajdują się w karcie katalogowej producenta.
• Jak dobrać przekrój przewodu do wyłącznika 1 A? Dla prądu 1 A minimalny przekrój przewodu wynosi zazwyczaj 0,5 mm² (np. dla sygnalizacji), jednak w praktyce instalacyjnej zaleca się stosowanie przewodów o przekroju min. 1,5 mm² ze względu na wytrzymałość mechaniczną i wymagania norm. Ostateczny dobór musi być zgodny z obowiązującymi przepisami.
