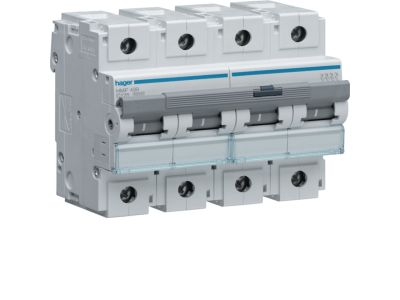

Wyłącznik nadprądowy 10kA C 125A 4P MCB | HMF499 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy MCB HMF499 produkcji Hager to czterobiegunowe urządzenie zabezpieczające o prądzie znamionowym 125 A i charakterystyce C. Dzięki zdolności zwarciowej 10 kA zapewnia skuteczne odcięcie zasilania w przypadku zwarcia, minimalizując ryzyko uszkodzenia instalacji i urządzeń. Model 4P chroni jednocześnie wszystkie trzy fazy oraz przewód neutralny, co czyni go odpowiednim do rozdzielnic przemysłowych i komercyjnych.

• Prąd znamionowy 125 A: Umożliwia zabezpieczenie obwodów o znacznym obciążeniu, np. w rozdzielnicach głównych lub liniach zasilających maszyny, bez ryzyka wyłączeń awaryjnych przy normalnej pracy.
• Charakterystyka C: Wyzwalanie następuje przy prądzie 5–10 krotności prądu znamionowego – idealna do odbiorników o wysokim prądzie rozruchowym, takich jak silniki, transformatory czy pompy.
• Zdolność zwarciowa 10 kA: Gwarantuje bezpieczne rozłączenie prądu zwarciowego, chroniąc styki i przewody przed przegrzaniem oraz wyładowaniem łukowym.
• Liczba biegunów 4P: Zabezpiecza wszystkie przewody fazowe (L1, L2, L3) oraz neutralny (N) w układzie trójfazowym, co jest wymagane w instalacjach z odbiorami łodzi lub gdy przewód neutralny jest obciążony.
• Symbol HMF499: Konkretny model z oferty Hager, zapewniający kompatybilność z szyną TH35 oraz standardowymi rozdzielnicami modułowymi.

Zgodność z Normami

Wyłącznik nadprądowy HMF499 spełnia wymagania odpowiednich norm europejskich dotyczących wyłączników instalacyjnych (MCB) oraz posiada oznaczenie CE. Producent deklaruje zgodność z zasadniczymi wymaganiami dyrektyw Unii Europejskiej, co potwierdza bezpieczeństwo użytkowania w budynkach mieszkalnych, komercyjnych i przemysłowych.

Zastosowanie

Model HMF499 przeznaczony jest do zabezpieczania obwodów elektrycznych w układach trójfazowych przed przeciążeniem i zwarciem. Znajduje zastosowanie w rozdzielnicach głównych, podrozdzielnicach oraz szafach sterowniczych.

• Ochrona linii zasilających maszyny i urządzenia przemysłowe o dużym poborze prądu i silnikach indukcyjnych.
• Zabezpieczenie obwodów gniazd w warsztatach, halach produkcyjnych i magazynach wymagających ciągłości zasilania.
• Stosowanie w instalacjach komercyjnych (biura, sklepy, hotele) jako zabezpieczenie rozdzielnic głównych i odbiorników trójfazowych (klimatyzatory, windy).
• Ochrona obwodów z transformatorami oraz przetwornicami, gdzie charakterystyka C radzi sobie z prądami rozruchowymi.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP do 1 kV. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony zasilania. Urządzenie montuje się na szynie DIN TH35 w rozdzielnicy modułowej. Przekrój przewodów dobierz do prądu znamionowego (125 A) zgodnie z normą PN-HD 60364. Moment dokręcania zacisków oraz długość odizolowania przewodów stosuj według dokumentacji producenta dostępnej w karcie katalogowej.

FAQ

• Czy wyłącznik HMF499 nadaje się do ochrony silników? Tak, charakterystyka C (wyzwalanie 5–10×In) jest zalecana do silników i innych odbiorników o wysokim prądzie rozruchowym. Należy jednak upewnić się, że prąd znamionowy oraz zdolność zwarciowa odpowiadają wymaganiom konkretnego silnika.
• Jaką zdolność zwarciową ma ten wyłącznik? Zdolność zwarciowa (Icn) wynosi 10 kA, co oznacza, że urządzenie jest w stanie bezpiecznie wyłączyć prąd zwarciowy do 10 kA w standardowych warunkach.
• Czy można go zastosować w instalacji jednofazowej? Model HMF499 to wyłącznik czterobiegunowy (4P). W instalacji jednofazowej można wykorzystać tylko jeden biegun, ale bardziej ekonomiczne byłoby użycie wyłącznika 1P lub 2P. W układzie 3-fazowym plus N jest to urządzenie dedykowane.
