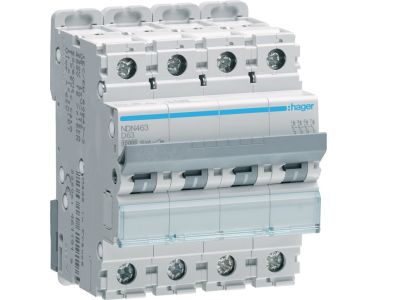

Wyłącznik nadprądowy 10kA 4P D 63A MCB | NDN463 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy MCB NDN463 o charakterystyce D i prądzie znamionowym 63 A zapewnia skuteczną ochronę obwodów przed zwarciami i przeciążeniami. Dzięki zdolności zwarciowej 10 kA oraz czterem biegunom (3 fazy + N) nadaje się do instalacji wymagających wysokiej niezawodności w warunkach przemysłowych.

• Prąd znamionowy 63 A: umożliwia zabezpieczenie obwodów o znacznym obciążeniu, np. zasilających silniki lub maszyny produkcyjne.
• Charakterystyka D: zapewnia selektywne wyzwalanie przy wysokich prądach rozruchowych odbiorników indukcyjnych (silniki, transformatory).
• Zdolność zwarciowa 10 kA: gwarantuje bezpieczne przerwanie prądu zwarciowego w sieciach o dużej mocy zwarcia.
• 4 bieguny (3P+N): kompleksowa ochrona wszystkich przewodów fazowych i neutralnego w układach sieci TN lub TT.
• Sygnatura NDN463: precyzyjna identyfikacja produktu ułatwiająca dobór i zamawianie.

Zgodność z Normami

Wyłącznik nadprądowy NDN463 spełnia wymagania europejskich norm dotyczących aparatury modułowej oraz posiada certyfikat CE. Zgodność z standardami branżowymi potwierdza jego bezpieczeństwo w instalacjach niskiego napięcia.

Zastosowanie

Urządzenie przeznaczone do ochrony obwodów w rozdzielnicach głównych i podrozdzielnicach w obiektach przemysłowych, komercyjnych oraz użyteczności publicznej.

• Zabezpieczenie obwodów silnikowych w liniach produkcyjnych i napędach.
• Ochrona zasilania maszyn o dużym poborze prądu w halach przemysłowych.
• Stosowanie w rozdzielnicach głównych budynków wielorodzinnych lub biurowych.
• Instalacja w tablicach bezpieczeństwa dla obwodów technologicznych o charakterystyce D.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego NDN463 powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP, po bezwzględnym odłączeniu napięcia. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową i wymaganiami norm (np. 16 mm² dla 63 A). Moment dokręcania zacisków należy stosować zgodnie z dokumentacją producenta (nie podano – zalecamy użycie typowego momentu 2–3 Nm dla MCB).

FAQ

• Czy wyłącznik posiada sygnalizację zadziałania? Standardowe wyłączniki nadprądowe MCB nie wyposaża się w podświetlenie – stan zadziałania sygnalizowany jest mechanicznym wskaźnikiem położenia styku (zielony/ czerwony).
• Jaki stopień ochrony ma to urządzenie? Typowa aparatura modułowa montowana w rozdzielnicy ma stopień ochrony IP20 (ochrona przed dotykiem palcem). Dokładny IP dla tego modelu nie został podany w danych producenta – w praktyce dla MCB przeznaczonych do wnętrz rozdzielnic przyjmuje się IP20.
• Czy wyłącznik można stosować w obwodach z silnikami? Tak, charakterystyka D jest dedykowana dla odbiorników o wysokim prądzie rozruchowym, takich jak silniki, transformatory czy zasilacze impulsowe. Dobór prądu znamionowego powinien uwzględniać prąd znamionowy silnika i warunki rozruchu.
