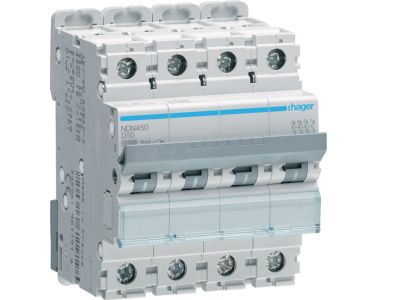

Wyłącznik nadprądowy 10kA 4P D 50A MCB | NDN450 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy MCB symbol NDN450 to 4-biegunowy wyłącznik o charakterystyce D, prądzie znamionowym 50 A i zdolności zwarciowej 10 kA. Przeznaczony do zabezpieczania obwodów odbiorczych przed przeciążeniem i zwarciem. Charakterystyka D zapewnia selektywne wyzwalanie przy prądach rozruchowych silników i transformatorów.

• Prąd znamionowy 50 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przeciążenia styków.
• Charakterystyka D: Opóźnione wyzwalanie pozwala na przepływ wysokich prądów rozruchowych (silniki, dźwigi, transformatory) bez niepotrzebnego wyłączania.
• Zdolność zwarciowa 10 kA: Gwarantuje skuteczne wyłączenie zwarć o dużej energii, chroniąc instalację i urządzenia.
• 4 bieguny: Zapewnia jednoczesne rozłączanie wszystkich przewodów fazowych i neutralnego (N), co jest wymagane w układach TT, TN-C, TN-S.
• Montaż na szynie TH35: Standardowy uchwyt umożliwia szybki i pewny montaż w rozdzielnicach modułowych.

Zgodność z Normami

Wyłącznik nadprądowy NDN450 jest zgodny z europejskimi normami dla wyłączników nadprądowych (IEC/EN) i posiada certyfikację CE, potwierdzającą spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Wyłącznik MCB charakterystyki D znajduje zastosowanie w obwodach, w których występują duże prądy rozruchowe. Idealny do zabezpieczania linii zasilających silniki, sprężarki, pompy, dźwigi, transformatory oraz urządzeń spawalniczych. Sprawdza się w przemyśle, budownictwie komercyjnym i instalacjach domowych wymagających selektywności.

• Ochrona obwodów silników elektrycznych przed przeciążeniem i zwarciem, szczególnie przy rozruchu bezpośrednim.
• Zabezpieczenie instalacji zasilających transformatory i dławiki, w których prąd rozruchowy może wielokrotnie przekraczać prąd znamionowy.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach budynków przemysłowych i użyteczności publicznej.
• Element zabezpieczeń w układach automatyki i sterowania maszyn.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego 50 A zgodnie z obowiązującymi normami. Moment dokręcania zacisków – zgodnie z dokumentacją producenta. Po montażu sprawdzić poprawność połączeń i działanie zabezpieczenia.

FAQ

• Jaka jest charakterystyka wyzwalania tego wyłącznika? Wyłącznik ma charakterystykę D, co oznacza, że wyzwala przy prądzie 10–20 razy większym od prądu znamionowego. Jest przeznaczony do obwodów z dużymi prądami rozruchowymi, np. silników i transformatorów.
• Czy wyłącznik nadprądowy ma podświetlenie? Nie, standardowe wyłączniki nadprądowe MCB nie są wyposażone w podświetlenie. Stan pracy sygnalizowany jest mechanicznym wskaźnikiem (czerwona/zielona kropka).
• Jaki jest stopień ochrony IP? Jako aparat modułowy przeznaczony do montażu w rozdzielnicy, sam wyłącznik ma zazwyczaj stopień ochrony IP20 (ochrona przed dotykiem palcami i ciałami stałymi >12 mm). Pełna ochrona uzależniona jest od obudowy rozdzielnicy.
