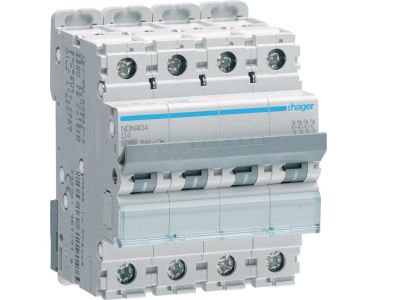

Wyłącznik nadprądowy 10kA 4P D 4A MCB | NDN404 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy MCB o oznaczeniu NDN404 to 4-biegunowy aparat zabezpieczający o prądzie znamionowym 4 A i charakterystyce wyzwalania D. Dzięki zdolności zwarciowej 10 kA zapewnia skuteczną ochronę instalacji przed skutkami zwarć, a charakterystyka D umożliwia bezpieczną pracę w obwodach, w których występują wysokie prądy rozruchowe (np. silniki, transformatory). Przeznaczony do montażu na szynie TH35, stanowi podstawowe zabezpieczenie nadprądowe w rozdzielnicach przemysłowych i budynkowych.

• Prąd znamionowy 4 A: Precyzyjne dopasowanie do obwodów o niewielkim obciążeniu, zapewniające selektywność zabezpieczeń i uniknięcie zbędnych wyłączeń.
• Charakterystyka D: Wyzwalanie elektromagnetyczne przy prądach 10–20 × I_n – idealna do odbiorników o dużej bezwładności prądowej przy rozruchu.
• Zdolność zwarciowa 10 kA: Wysoka skuteczność przerywania prądów zwarciowych zgodna z typowymi instalacjami przemysłowymi.
• 4 bieguny (4P): Zabezpiecza wszystkie przewody fazowe w układzie trójfazowym z przewodem neutralnym, zapewniając pełną ochronę przed przeciążeniem i zwarciem.
• Kompaktowa konstrukcja do montażu na szynie TH35: Łatwa instalacja w standardowych rozdzielnicach modułowych.

Zgodność z Normami

Urządzenie spełnia wymagania europejskich norm dla wyłączników nadprądowych (MCB) oraz posiada oznakowanie CE dopuszczające do obrotu na rynku Unii Europejskiej.

Zastosowanie

Wyłącznik nadprądowy NDN404 znajduje zastosowanie wszędzie tam, gdzie wymagane jest selektywne zabezpieczenie odbiorników o dużym prądzie rozruchowym. Sprawdza się w instalacjach przemysłowych, handlowych i użyteczności publicznej.

• Zabezpieczenie obwodów silnikowych (pompy, wentylatory, sprężarki) przed przeciążeniem i zwarciem.
• Ochrona transformatorów sterowniczych i dławików w rozdzielnicach maszynowych.
• Zabezpieczenie obwodów oświetleniowych o charakterze pojemnościowym lub indukcyjnym (np. LED z dużymi kondensatorami).
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako wyłącznik nadprądowy dla obwodów z krótkotrwałymi impulsami prądowymi.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP do 1 kV. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odłączony od źródła zasilania. Urządzenie mocuje się na szynie montażowej TH35 (DIN) w rozdzielnicy modułowej. Przekrój przewodów należy dobrać zgodnie z prądem znamionowym 4 A oraz warunkami zwarciowymi. Moment dokręcania zacisków – według dokumentacji producenta.

FAQ

• Jaka jest charakterystyka wyzwalania tego wyłącznika? Charakterystyka D – wyzwalanie elektromagnetyczne następuje przy prądzie 10–20 razy większym od prądu znamionowego (4 A). Jest przeznaczona do obwodów z dużymi prądami rozruchowymi, np. silników indukcyjnych.
• Jaką zdolność zwarciową ma wyłącznik NDN404? Zdolność zwarciowa wynosi 10 kA. Oznacza to, że urządzenie jest w stanie bezpiecznie przerwać prąd zwarciowy o wartości do 10 kA, co odpowiada typowym instalacjom przemysłowym.
• Na jaką szynę montuje się ten wyłącznik? Wyłącznik montuje się na standardowej szynie montażowej TH35 (DIN 35 mm) w rozdzielnicach modułowych. Szerokość modułu jest zgodna z systemem modułowym 18 mm (szczegółowe wymiary znajdują się w karcie katalogowej producenta).
