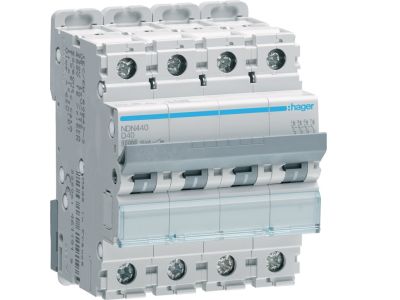

Wyłącznik nadprądowy 10kA 4P D 40A MCB | NDN440 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy (MCB) oznaczony symbolem NDN440 to czterobiegunowe urządzenie o charakterystyce wyzwalania D, prądzie znamionowym 40 A i zdolności zwarciowej 10 kA. Przeznaczony do ochrony instalacji elektrycznych przed skutkami zwarć i przeciążeń, a także może stanowić element ochrony przeciwporażeniowej w przypadku zwarcia o pomijalnej impedancji. Dzięki charakterystyce D sprawdza się w obwodach z urządzeniami o dużym prądzie rozruchowym.

• Prąd znamionowy 40 A: Pozwala na bezpieczną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania przewodów i styków.
• Charakterystyka D: Zapewnia selektywność i wytrzymałość na chwilowe skoki prądu, np. podczas rozruchu silników elektrycznych czy transformatorów.
• Zdolność zwarciowa 10 kA: Gwarantuje skuteczne wyłączenie nawet przy wysokich prądach zwarciowych, zwiększając bezpieczeństwo instalacji.
• 4 bieguny (4P): Umożliwia kompleksową ochronę trójfazowych obwodów z przewodem neutralnym, odpowiedni do rozdzielnic głównych i podrzędnych.
• Uniwersalność zastosowania: Stosowany jako zabezpieczenie przed przeciążeniem i zwarciem, a w określonych warunkach – jako środek ochrony przed porażeniem elektrycznym (samoczynne wyłączenie).

Zgodność z Normami

Wyłącznik nadprądowy NDN440 spełnia wymagania dyrektyw Unii Europejskiej i posiada certyfikat CE. Produkt jest zgodny z obowiązującymi normami europejskimi dla wyłączników nadprądowych, co potwierdza jego jakość, bezpieczeństwo oraz poprawność parametrów technicznych.

Zastosowanie

Wyłącznik nadprądowy NDN440 znajduje zastosowanie w instalacjach wymagających niezawodnej ochrony przed skutkami zwarć i przeciążeń. Dzięki charakterystyce D szczególnie dobrze sprawdza się w obwodach z obciążeniami o dużym prądzie rozruchowym.

• Ochrona obwodów silników elektrycznych, sprężarek, pomp i klimatyzatorów w obiektach przemysłowych i komercyjnych.
• Zabezpieczanie transformatorów, zasilaczy oraz urządzeń z dużymi kondensatorami wejściowymi.
• Stosowanie w rozdzielnicach głównych i podrzędnych w budynkach mieszkalnych, biurowych i magazynowych.
• Element ochrony przeciwporażeniowej w układach sieci TN, TT i IT (po odpowiednim doborze parametrów).

Wskazówki Montażowe

Montaż wyłącznika nadprądowego NDN440 powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do instalacji na szynie DIN TH35 (35 mm) w rozdzielnicach modułowych. Przekroje przewodów oraz momenty dokręcania zacisków należy dobierać zgodnie z dokumentacją techniczną producenta i obowiązującymi przepisami – zawsze dla prądu znamionowego 40 A i warunków instalacji.

FAQ

• Jaka jest zdolność zwarciowa wyłącznika NDN440? Zdolność zwarciowa wynosi 10 kA, co oznacza, że wyłącznik jest w stanie bezpiecznie przerwać prąd zwarciowy o wartości do 10 kA.
• Czy wyłącznik nadprądowy NDN440 nadaje się do ochrony silników? Tak, charakterystyka D jest dedykowana do obciążeń o wysokim prądzie rozruchowym, takich jak silniki, transformatory czy zasilacze. Należy jednak zawsze sprawdzić dobór prądu znamionowego w stosunku do prądu znamionowego odbiornika.
• Jaki stopień ochrony posiada wyłącznik? W dostępnych danych producenta nie określono stopnia IP. Dla aparatury modułowej montowanej wewnątrz rozdzielnic przyjmuje się typowy stopień ochrony IP20 (brak ochrony przed wilgocią, ochrona przed dostępem do części niebezpiecznych palcem).
