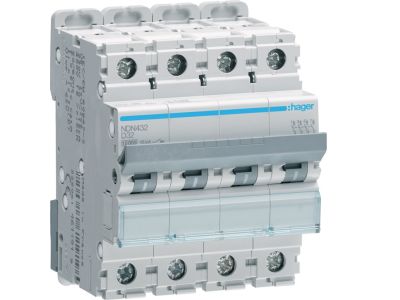

Wyłącznik nadprądowy 10kA 4P D 32A MCB | NDN432 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy MCB o symbolu NDN432 to 4‑biegunowe urządzenie zabezpieczające o charakterystyce D, prądzie znamionowym 32 A i zdolności zwarciowej 10 kA. Konstrukcja dedykowana do obwodów, w których występują wysokie prądy rozruchowe (np. silniki, transformatory), zapewnia pewne odłączenie zasilania przy przeciążeniach i zwarciach, minimalizując ryzyko uszkodzenia instalacji.

• Charakterystyka D (32 A): Umożliwia pracę w obwodach z wyraźnym impulsem rozruchowym bez zbędnych zadziałań, jednocześnie skutecznie chroniąc przed zwarciem.
• Zdolność zwarciowa 10 kA: Wysoka odporność na prądy zwarciowe gwarantuje bezpieczeństwo nawet w sieciach o dużym potencjale zwarciowym.
• 4 bieguny (4P): Zabezpiecza wszystkie trzy fazy oraz przewód neutralny, co jest wymagane w instalacjach trójfazowych z rozdzielonym N.
• Kompaktowa obudowa modułowa: Umożliwia szybki montaż na szynie TH35 w rozdzielnicach, oszczędzając miejsce w szafie.
• Wyraźna sygnalizacja stanu: Pozycja dźwigni informuje o zadziałaniu, co ułatwia lokalizację uszkodzonego obwodu bez konieczności pomiarów.

Zgodność z Normami

Wyłącznik NDN432 został zaprojektowany zgodnie z obowiązującymi europejskimi normami dla aparatury modułowej oraz posiada certyfikat CE, co potwierdza jego bezpieczeństwo i zgodność z wymaganiami stawianymi w instalacjach niskiego napięcia.

Zastosowanie

Dzięki charakterystyce D i prądowi 32 A wyłącznik NDN432 sprawdza się wszędzie tam, gdzie istnieje ryzyko dużych prądów rozruchowych oraz wymagana jest niezawodna ochrona przed przeciążeniem i zwarciem.

• Zabezpieczenie obwodów zasilających silniki elektryczne, np. wentylatory, pompy czy sprężarki.
• Ochrona transformatorów oraz zasilaczy impulsowych o wysokim prądzie załączania.
• Instalacje przemysłowe i budynkowe, w których występują odbiorniki o charakterze indukcyjnym.
• Rozdzielnice główne i podrozdzielnice w obiektach komercyjnych oraz użyteczności publicznej.

Wskazówki Montażowe

Montaż wyłącznika może być wykonany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód nie jest pod napięciem. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Momenty dokręcania zacisków oraz przekroje przyłączanych przewodów należy dobierać zgodnie z dokumentacją producenta – dla prądu 32 A zalecany jest minimalny przekrój 6 mm² (Cu).

FAQ

• Czy wyłącznik NDN432 nadaje się do ochrony silników? Tak, charakterystyka D opóźnia wyzwolenie przy udarze prądowym rozruchu, co jest typowe dla silników i transformatorów – to idealne rozwiązanie dla takich obciążeń.
• Jaki jest stopień ochrony tego wyłącznika? Podobnie jak większość aparatury modułowej montowanej wewnątrz rozdzielnicy, wyłącznik charakteryzuje się stopniem ochrony IP20 (brak ochrony przed wilgocią i pyłem). Zalecamy stosowanie go wyłącznie w suchych pomieszczeniach.
• Czy można podłączyć przewód neutralny do wyłącznika 4P? Tak, czwarty biegun przeznaczony jest do rozłączania przewodu neutralnego – jest to kluczowe w instalacjach trójfazowych z osobnym N, aby zachować selektywność zabezpieczeń.
