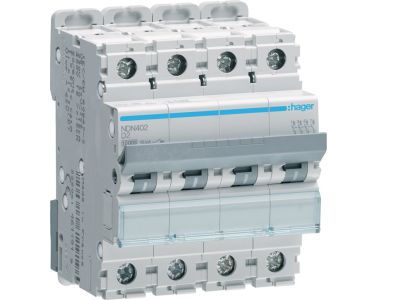

Wyłącznik nadprądowy 10kA 4P D 2A MCB | NDN402 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy (MCB) o symbolu NDN402 to 4-biegunowe urządzenie zabezpieczające o charakterystyce D i prądzie znamionowym 2 A. Dzięki zdolności zwarciowej 10 kA zapewnia skuteczną ochronę instalacji i odbiorników w przypadku zwarć o dużym prądzie, minimalizując ryzyko uszkodzeń i pożaru. Przeznaczony do montażu na szynie TH35, zajmuje 4 miejsca modułowe.

• Prąd znamionowy 2 A: Precyzyjne zabezpieczenie obwodów o niewielkim obciążeniu, takich jak sterowanie, sygnalizacja czy układy automatyki – zapobiega przeciążeniom przy zachowaniu selektywności.
• Charakterystyka D (10–20 In): Odporność na wysoki prąd rozruchowy odbiorników indukcyjnych (silniki, transformatory) bez zbędnych wyłączeń, przy jednoczesnym szybkim reagowaniu na zwarcia.
• 4 bieguny: Kompleksowa ochrona wszystkich przewodów fazowych w instalacji trójfazowej (L1, L2, L3, N) – idealne do rozdzielnic głównych i podrozdzielnic.
• Zdolność zwarciowa 10 kA: Gwarantuje bezpieczne przerwanie prądów zwarciowych w sieciach o dużej mocy zwarcia, spełniając wymagania nowoczesnych instalacji przemysłowych.
• Kompaktowa konstrukcja na szynę TH35: Łatwy montaż w rozdzielnicach modułowych, oszczędność miejsca i szybka wymiana.

Zgodność z Normami

Produkt jest zgodny z wymaganiami europejskich norm dotyczących wyłączników nadprądowych oraz posiada certyfikat CE. Zaprojektowany i wyprodukowany zgodnie z zasadami bezpieczeństwa obowiązującymi w branży elektrotechnicznej.

Zastosowanie

Wyłącznik nadprądowy NDN402 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona obwodów przed przeciążeniem i zwarciem, szczególnie w układach o charakterze indukcyjnym.

• Ochrona obwodów sterowania i automatyki przemysłowej (sterowniki PLC, przekaźniki, styczniki).
• Zabezpieczenie linii zasilających małe silniki elektryczne (wentylatory, pompy, napędy).
• Ochrona obwodów sygnalizacji i oświetlenia w instalacjach przemysłowych i komercyjnych.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach budynków użyteczności publicznej.

Wskazówki Montażowe

Montaż i wszelkie prace przy wyłączniku mogą być wykonywane wyłącznie przez osoby posiadające aktualne uprawnienia SEP (do 1 kV) po całkowitym odłączeniu napięcia. Urządzenie mocuje się na szynie TH35 (DIN) – zatrzaskuje się na niej bez użycia narzędzi. Przewody łączeniowe należy podłączyć z odpowiednim momentem dokręcania zgodnym z dokumentacją producenta, a przekrój przewodów dobrać do prądu znamionowego 2 A i warunków zwarciowych. Przed załączeniem napięcia sprawdzić poprawność połączeń oraz stan izolacji.

FAQ

• Czy wyłącznik nadprądowy NDN402 może pracować w sieci 230/400 V? W danych producenta nie podano napięcia znamionowego – typowo wyłączniki nadprądowe tej serii są przystosowane do napięcia 230/400 V AC, ale przed montażem należy sprawdzić oznaczenia na obudowie.
• Jaka jest szerokość modułu tego wyłącznika? Jako 4-biegunowy MCB w standardzie DIN zajmuje 4 miejsca modułowe (szerokość ~72 mm). Dokładny wymiar znajduje się w karcie katalogowej producenta.
• Czy charakterystyka D nadaje się do ochrony obwodów oświetlenia? Charakterystyka D jest zalecana głównie do odbiorów o wysokim prądzie rozruchowym. W przypadku typowych obwodów oświetlenia (np. LED, żarówki) lepiej sprawdzą się charakterystyki B lub C – wybór zależy od specyfiki obciążenia.
