Wyłącznik nadprądowy 10kA 4P D 25A MCB | NDN425 Hager

Opis i Kluczowe Cechy

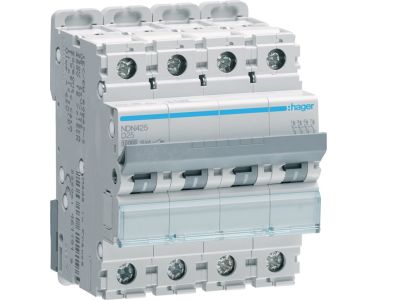

Wyłącznik nadprądowy (MCB) oznaczony symbolem NDN425 to czterobiegunowe urządzenie ochronne o prądzie znamionowym 25 A i charakterystyce wyzwalania D. Zaprojektowany do pracy w instalacjach trójfazowych z przewodem neutralnym, zapewnia niezawodną ochronę kabli i przewodów przed skutkami zwarć oraz przeciążeń. Dzięki zdolności zwarciowej 10 kA skutecznie przerywa przepływ prądu w warunkach awaryjnych, minimalizując ryzyko uszkodzenia instalacji i pożaru.

• Prąd znamionowy 25 A: Odpowiedni do zabezpieczania obwodów o znacznym obciążeniu, takich jak linie zasilające odbiorniki przemysłowe czy rozdzielnice podrzędne.
• Charakterystyka D: Przeznaczona do ochrony odbiorników o wysokim prądzie rozruchu, np. silników indukcyjnych, transformatorów lub zasilaczy impulsowych – wyzwalacz termiczny reaguje na przeciążenia, a elektromagnetyczny na zwarcia z opóźnieniem.
• Zdolność zwarciowa 10 kA: Gwarantuje bezpieczne wyłączenie prądów zwarciowych do 10 000 A, co jest typowe w przemysłowych instalacach rozdzielczych i podrozdzielniach.

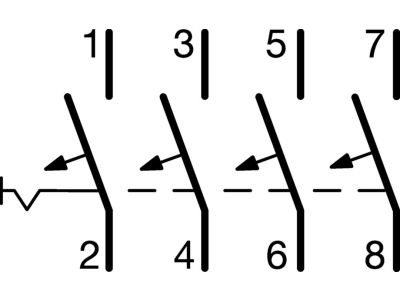

• Konfiguracja 4-biegunowa (4P): Chroni wszystkie trzy fazy oraz przewód neutralny, zapewniając kompleksowe zabezpieczenie w układach trójfazowych z N.
• Kompatybilność z szyną TH35: Montaż na standardowej szynie DIN 35 mm, co ułatwia instalację w rozdzielnicach modułowych.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących wyłączników nadprądowych oraz posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami. Bezpieczeństwo użytkowania zapewnia konstrukcja wykonana zgodnie z aktualnymi standardami branżowymi.

Zastosowanie

Wyłącznik nadprądowy NDN425 znajduje zastosowanie w obwodach wymagających niezawodnej ochrony przed przeciążeniami i zwarciami, szczególnie tam, gdzie występują odbiorniki o charakterze indukcyjnym.

• Ochrona linii zasilających silniki elektryczne w maszynach przemysłowych, pompach, wentylatorach i kompresorach.
• Zabezpieczanie obwodów oświetleniowych i gniazd wtyczkowych w halach produkcyjnych oraz magazynach.
• Stosowanie w rozdzielnicach głównych i podrozdzielniach budynków użyteczności publicznej, gdzie wymagana jest charakterystyka D.
• Ochrona transformatorów separacyjnych oraz zasilaczy w systemach automatyki i sterowania.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w całej rozdzielnicy. Urządzenie mocuje się na szynie TH35 (DIN 35 mm) w standardowej rozdzielnicy modułowej. Przekrój przewodów należy dobrać do prądu znamionowego 25 A i spodziewanego obciążenia – zalecany min. 4 mm² dla miedzi (w zależności od długości trasy i warunków chłodzenia). Moment dokręcania zacisków śrubowych zgodnie z dokumentacją producenta (typowe wartości 2–3 Nm). Po montażu sprawdzić działanie wyzwalacza poprzez test ręczny (przycisk testowy).

FAQ

• Czy wyłącznik nadprądowy NDN425 nadaje się do ochrony silników? Tak, charakterystyka D jest specjalnie zaprojektowana do odbiorników o wysokim prądzie rozruchu, takich jak silniki indukcyjne. Wyzwalacz elektromagnetyczny dopuszcza krótkotrwałe przeciążenia rozruchowe, jednocześnie skutecznie reagując na zwarcia.
• Jaka jest zdolność zwarciowa i co oznacza 10 kA? Zdolność zwarciowa 10 000 A (10 kA) oznacza, że wyłącznik bezpiecznie przerwie prąd zwarciowy o wartości do 10 kA bez uszkodzenia własnej konstrukcji i bez ryzyka zapłonu. Jest to wartość typowa dla rozdzielnic w obiektach przemysłowych.
• Czy wyłącznik zajmuje 4 moduły na szynie DIN? Produkt jest przystosowany do montażu na szynie TH35. Liczba modułów (szerokość) nie została podana w danych technicznych, jednak standardowo czterobiegunowe MCB o prądzie 25 A mają szerokość 4 × 18 mm = 72 mm (4 moduły). Przed montażem zaleca się sprawdzenie wymiarów w dokumentacji technicznej.
