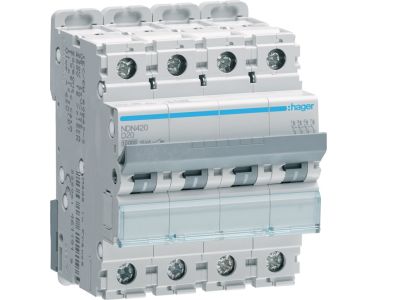

Wyłącznik nadprądowy 10kA 4P D 20A MCB | NDN420 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy MCB o symbolu NDN420 to czterobiegunowe urządzenie zabezpieczające z charakterystyką D i prądem znamionowym 20A. Dzięki zdolności zwarciowej 10 kA zapewnia skuteczną ochronę instalacji przed skutkami zwarć. Przeznaczony do montażu w rozdzielnicach na szynie TH35.

• Prąd znamionowy 20 A: Umożliwia bezpieczną pracę obwodów o znacznym obciążeniu przy jednoczesnej ochronie przed przeciążeniem.
• Charakterystyka D: Zapewnia selektywność przy odbiornikach o wysokim prądzie rozruchowym, takich jak silniki elektryczne, transformatory czy urządzenia spawalnicze.
• 4 bieguny (4P): Zabezpiecza wszystkie trzy fazy oraz przewód neutralny, co jest wymagane w sieciach TN-C-S i TT.
• Zdolność zwarciowa 10 kA: Gwarantuje skuteczne wyłączenie prądów zwarciowych w warunkach przemysłowych i budynkowych, zwiększając bezpieczeństwo instalacji.
• Kompatybilność z szyną TH35: Szybki i pewny montaż w rozdzielnicach modułowych bez użycia narzędzi.

Zgodność z Normami

Wyłącznik nadprądowy NDN420 spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE. Przeznaczony do stosowania w instalacjach zgodnych z przepisami krajowymi (np. w Polsce – warunki SEP).

Zastosowanie

Dzięki charakterystyce D i parametrom 20A/10kA wyłącznik idealnie nadaje się do ochrony obwodów, w których występują duże prądy rozruchowe lub obciążenia przemysłowe.

• Zabezpieczenie obwodów silników elektrycznych (wentylatory, pompy, kompresory).
• Ochrona transformatorów i dławików w szafach sterowniczych.
• Zabezpieczenie odbiorników spawalniczych oraz urządzeń grzewczych o dużej mocy.
• Stosowanie w rozdzielnicach głównych i podrozdzielniach w obiektach przemysłowych i komercyjnych.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika może być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie instaluje się na szynie TH35 w rozdzielnicy modułowej. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przewody należy dobierać zgodnie z prądem znamionowym 20 A (zalecany przekrój 2,5–4 mm² w zależności od długości i typu izolacji). Momenty dokręcania śrub zaciskowych – według dokumentacji producenta.

FAQ

• Do czego służy charakterystyka D w wyłączniku nadprądowym? Charakterystyka D oznacza, że wyłącznik wyzwala przy prądzie 10–20-krotności prądu znamionowego. Jest przeznaczona do obwodów z silnikami, transformatorami i innymi odbiornikami o wysokim prądzie rozruchowym, aby uniknąć niepotrzebnych wyłączeń podczas startu.
• Jaka jest zdolność zwarciowa tego wyłącznika? Wyłącznik NDN420 ma zdolność zwarciową 10 kA, co oznacza, że może bezpiecznie wyłączyć prąd zwarciowy do 10 000 A.
• Czy można stosować ten wyłącznik w instalacjach domowych? Charakterystyka D nie jest zalecana do typowych obwodów domowych (oświetlenie, gniazda), ponieważ prądy rozruchowe w nich są niskie. Lepiej sprawdzi się w obiektach przemysłowych, warsztatach, stacjach transformatorowych.
