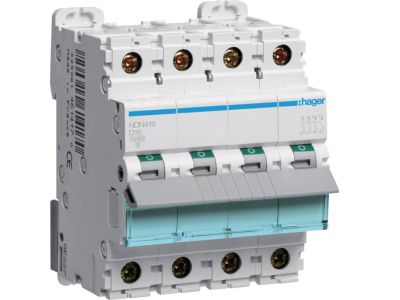

Wyłącznik nadprądowy 10kA 4P D 16A MCB | NDN416 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy (MCB) o symbolu NDN416 to 4-biegunowa aparatura modułowa z charakterystyką wyzwalania D, prądem znamionowym 16 A i zdolnością wyłączania zwarciowego 10 kA. Zapewnia selektywną ochronę przewodów i odbiorników w obwodach trójfazowych z przewodem neutralnym.

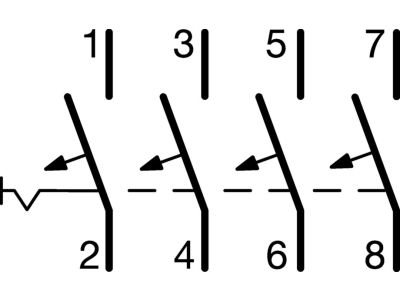

• 4 bieguny (4P): Chroni jednocześnie trzy fazy oraz przewód neutralny, co jest wymagane w instalacjach zasilających odbiorniki trójfazowe (np. silniki, piece).
• Charakterystyka D: Wyzwalacz elektromagnetyczny nastawiony na wyższy prąd (10-20 In) pozwala na pracę z odbiornikami o dużym prądzie rozruchowym bez zbędnych wyłączeń – idealny dla silników i transformatorów.
• Prąd znamionowy 16 A: Bezpieczne obciążenie ciągłe do 16 A, zapewniające ochronę instalacji przed przeciążeniami i zwarciami.
• Zdolność wyłączania zwarciowego 10 kA: Gwarantuje pewne przerwanie prądów zwarciowych do 10 kA, co podnosi bezpieczeństwo w sieciach o podwyższonej mocy zwarciowej.
• Kompatybilność z aparaturą modułową: Montaż na szynie TH35 (35 mm) umożliwia łatwą integrację z rozdzielnicami i szafkami elektrycznymi.

Zgodność z Normami

Wyłącznik nadprądowy NDN416 spełnia wymagania obowiązujących norm europejskich (dyrektywy niskonapięciowej LVD) oraz posiada certyfikat CE, potwierdzający zgodność z zasadniczymi wymaganiami bezpieczeństwa. Produkt został zaprojektowany i wyprodukowany w systemie zapewnienia jakości zgodnym z normami serii ISO 9001.

Zastosowanie

Wyłącznik z charakterystyką D i czterema biegunami jest szczególnie zalecany do zabezpieczania obwodów, w których występują odbiorniki o wysokim prądzie rozruchowym oraz do ochrony linii trójfazowych z przewodem neutralnym. Sprawdza się w instalacjach:

• Sterowanie i ochrona silników elektrycznych, sprężarek, pomp i wentylatorów w automatyce budynkowej i przemysłowej.
• Zabezpieczenie obwodów oświetlenia sterowanego stycznikami oraz zasilania transformatorów i prostowników.
• Ochrona rozdzielnic głównych i podrozdzielnic w budynkach użyteczności publicznej oraz obiektach przemysłowych.
• Zasilanie układów automatyki PLC i sterowników – jako zabezpieczenie przed zwarciami i przeciążeniami.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego NDN416 może być wykonywany wyłącznie przez osoby posiadające kwalifikacje w zakresie eksploatacji urządzeń elektroenergetycznych (uprawnienia SEP). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Aparat montuje się na szynie TH35 (DIN), a przewody łączy zgodnie z oznaczeniami na obudowie – przekrój przewodów należy dobrać do prądu znamionowego 16 A zgodnie z obowiązującymi przepisami. Dokręcenie śrub zacisków należy wykonać momentem podanym w dokumentacji technicznej producenta (jeśli jest dostępna). Po zakończeniu montażu zaleca się sprawdzić ciągłość obwodów i brak zwarć przed podaniem napięcia.

FAQ

• Jakie jest napięcie znamionowe wyłącznika NDN416? W dostępnych danych nie podano napięcia – typowo 4-biegunowe wyłączniki nadprądowe są przystosowane do napięcia 230/400 V AC. Aby uzyskać dokładną wartość, należy sprawdzić oznaczenia na obudowie lub kartę katalogową producenta.
• Do jakich odbiorników zalecany jest wyłącznik o charakterystyce D? Charakterystyka D jest przeznaczona do obwodów z odbiornikami o dużym prądzie rozruchowym, takimi jak silniki indukcyjne, transformatory, dławiki, czy urządzenia spawalnicze. Wyłącznik nie wyłącza się podczas krótkotrwałych przeciążeń rozruchowych, a jednocześnie skutecznie chroni przed zwarciem.
• Jaki stopień ochrony ma ten wyłącznik? Jako aparatura modułowa montowana wewnątrz rozdzielnic, standardowo zapewnia stopień ochrony IP20 od strony czołowej (po zainstalowaniu w obudowie). Nie jest przystosowany do pracy w warunkach wilgotnych ani pylących bez dodatkowej obudowy ochronnej.
