Wyłącznik nadprądowy 10kA 4P D 10A MCB | NDN410 Hager

Opis i Kluczowe Cechy

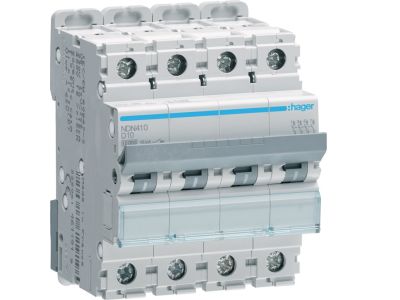

Wyłącznik nadprądowy MCB NDN410 to 4-biegunowe urządzenie zabezpieczające o prądzie znamionowym 10 A i zdolności zwarciowej 10 kA. Charakterystyka wyzwalania D sprawdza się w obwodach z silnymi prądami rozruchowymi, zapewniając niezawodną ochronę bez zbędnych wyłączeń. Dzięki kompaktowej budowie modułowej przeznaczony jest do montażu na szynie DIN w rozdzielnicach.

• Prąd znamionowy 10 A: Bezpieczne prowadzenie prądu roboczego w obwodach oświetleniowych, gniazdach czy sterowaniach – bez ryzyka przegrzania styków.
• Charakterystyka D: Odporna na wysokie prądy rozruchowe silników, transformatorów i zasilaczy impulsowych – zapobiega niepotrzebnym wyłączeniom.
• 4 bieguny (4P): Zabezpiecza trzy fazy oraz przewód neutralny w instalacjach trójfazowych, zapewniając kompleksową ochronę.
• Zdolność zwarciowa 10 kA: Gwarantuje wytrzymałość na wysokie prądy zwarciowe w sieciach przemysłowych, zgodnie z wymaganiami dla rozdzielnic głównych.
• Konstrukcja modułowa: Łatwy montaż na szynie DIN TH35 – oszczędność miejsca i szybka instalacja.

Zgodność z Normami

Wyłącznik nadprądowy NDN410 spełnia wymagania europejskich norm dotyczących aparatury modułowej oraz posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami. Montaż i użytkowanie zgodne z dokumentacją producenta gwarantują bezpieczną pracę w instalacjach niskiego napięcia.

Zastosowanie

Dzięki charakterystyce D i wysokiej zdolności zwarciowej, model NDN410 znajduje zastosowanie w różnorodnych instalacjach przemysłowych i budynkowych.

• Zabezpieczenie obwodów silników elektrycznych, sprężarek, pomp i wentylatorów.
• Ochrona linii zasilających transformatory i zasilacze impulsowe przed przeciążeniem i zwarciem.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach w budynkach przemysłowych i użyteczności publicznej.
• Zabezpieczenie obwodów sterowania w szafach automatyki, gdzie występują indukcyjne obciążenia.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego NDN410 powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie montuje się na szynie DIN TH35. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony napięcia. Przekrój przewodów dobierz zgodnie z normami do prądu znamionowego 10 A. Moment dokręcania zacisków stosuj zgodnie z dokumentacją techniczną producenta.

FAQ

• Jaka jest charakterystyka wyzwalania wyłącznika NDN410? Charakterystyka D – zaprojektowana dla obciążeń o wysokim prądzie rozruchowym, takich jak silniki, transformatory, zasilacze. Wyzwalanie następuje przy prądzie od 10 do 20-krotności prądu znamionowego.
• Ile biegunów posiada wyłącznik? Model NDN410 to wyłącznik 4-biegunowy (4P), co oznacza zabezpieczenie faz L1, L2, L3 oraz przewodu neutralnego N.
• Jaka jest zdolność zwarciowa tego wyłącznika? Zdolność zwarciowa wynosi 10 kA, co zapewnia skuteczne wyłączanie prądów zwarciowych w sieciach przemysłowych i budynkowych.
