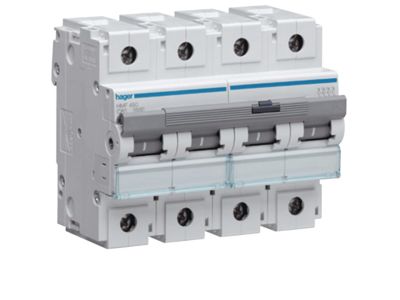

Wyłącznik nadprądowy 10kA 4P C 80A, MCB | HMF480 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy (MCB) HMF480 o prądzie znamionowym 80 A i charakterystyce C przeznaczony jest do zabezpieczania obwodów przed skutkami zwarć i przeciążeń w instalacjach niskiego napięcia. Dzięki zdolności zwarciowej 10 kA zapewnia niezawodne wyłączenie w przypadku zwarcia, chroniąc przewody i odbiorniki. Czterobiegunowa konstrukcja (4P) umożliwia stosowanie w instalacjach trójfazowych z przewodem neutralnym. Montaż na szynie TH35 (DIN) ułatwia szybką integrację w rozdzielnicach modułowych.

• Zdolność zwarciowa 10 kA: bezpieczne wyłączanie wysokich prądów zwarciowych w typowych sieciach niskiego napięcia, minimalizuje ryzyko uszkodzenia aparatury i pożaru.
• Charakterystyka C: dostosowana do odbiorników o podwyższonym prądzie rozruchu (silniki, transformatory), zapobiega zbędnym wyłączeniom przy zachowaniu selektywności.
• Prąd znamionowy 80 A: pozwala zabezpieczyć obwody o znacznym obciążeniu, np. linie zasilające rozdzielnice główne lub odbiorniki przemysłowe.
• Konstrukcja 4P (czterobiegunowa): chroni wszystkie trzy fazy oraz przewód neutralny, niezbędna w instalacjach z odbiorami jednofazowymi w układzie TN-S.
• Montaż na szynie TH35: standardowe mocowanie w rozdzielnicach modułowych (IP20 w normalnych warunkach pracy), szybki montaż i demontaż.

Zgodność z Normami

Wyłącznik nadprądowy HMF480 spełnia wymagania europejskich norm dotyczących wyłączników nadprądowych (seria IEC/EN 60898) oraz posiada certyfikat CE, potwierdzający zgodność z obowiązującymi przepisami bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy HMF480 stosowany jest do zabezpieczania obwodów odbiorczych przed skutkami przeciążeń i zwarć w instalacjach niskiego napięcia – zarówno w budynkach mieszkalnych, jak i obiektach przemysłowych.

• Zabezpieczenie głównych linii zasilających w rozdzielnicach przemysłowych i budynkach użyteczności publicznej.
• Ochrona obwodów silników, pomp, wentylatorów oraz innych urządzeń o charakterystyce rozruchowej C.
• Stosowanie w instalacjach trójfazowych z przewodem neutralnym (układ TN-S, TN-C-S) – jako ochrona wszystkich czterech przewodów.
• Element ochrony przeciwporażeniowej przez samoczynne wyłączenie w przypadku zwarcia o pomijalnej impedancji między przewodem liniowym a częścią przewodzącą dostępną lub przewodem ochronnym.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego HMF480 może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z obowiązującymi normami dla prądu znamionowego 80 A. Moment dokręcania zacisków oraz dopuszczalny przekrój przewodów – zgodnie z dokumentacją techniczną producenta dołączoną do wyłącznika.

FAQ

• Jaka jest zdolność zwarciowa wyłącznika HMF480? Zdolność zwarciowa wynosi 10 kA, co pozwala na bezpieczne wyłączenie prądów zwarciowych w typowych sieciach niskiego napięcia.
• Dla jakich odbiorników przeznaczona jest charakterystyka C? Charakterystyka C sprawdza się w obwodach, gdzie występują podwyższone prądy rozruchowe – silniki, transformatory, oprawy oświetleniowe z dużymi kondensatorami.
• Czy wyłącznik nadprądowy HMF480 nadaje się do ochrony przeciwporażeniowej? Tak – stanowi środek ochrony uzupełniającej przez samoczynne wyłączenie w przypadku zwarcia o pomijalnej impedancji między przewodem fazowym a częścią przewodzącą dostępną lub przewodem ochronnym.
