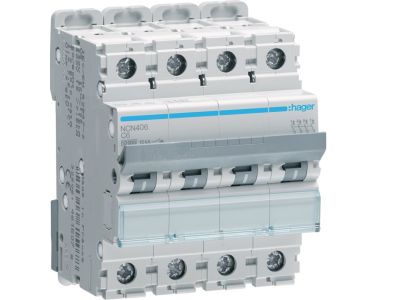

Wyłącznik nadprądowy 10kA 4P C 6A MCB | NCN406 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy (MCB) NCN406 to czterobiegunowe urządzenie modułowe o prądzie znamionowym 6 A i zdolności wyłączania 10 kA. Charakterystyka C zapewnia selektywne wyzwalanie przy prądach zwarciowych, co przekłada się na skuteczne zabezpieczenie obwodów przed skutkami przeciążeń i zwarć. Aparat przeznaczony jest do montażu w rozdzielnicach na szynie TH35.

• Prąd znamionowy 6 A: Odpowiedni do zabezpieczania obwodów oświetleniowych, gniazd wtyczkowych i innych odbiorników o umiarkowanym poborze prądu, zapewniając bezpieczną pracę bez ryzyka zbędnych wyłączeń.
• Charakterystyka C: Szybkie wyzwalanie w zakresie 5-10 In, idealna do obwodów z odbiornikami o charakterze indukcyjnym i pojemnościowym (silniki, transformatory) oraz instalacjach o ograniczonej długości przewodów.
• Zdolność wyłączania 10 kA: Gwarantuje skuteczne przerywanie prądów zwarciowych w warunkach zwarciowych do 10 kA, co zwiększa bezpieczeństwo instalacji i chroni aparaturę przed uszkodzeniem.
• Budowa 4-biegunowa (4P): Umożliwia jednoczesne odłączanie wszystkich trzech faz i przewodu neutralnego w układach trójfazowych z przewodem neutralnym, co jest wymagane w niektórych typach sieci (TN-C-S, TN-S).
• Modułowa konstrukcja: Dostosowana do montażu na szynie DIN TH35 – kompaktowe wymiary ułatwiające aranżację w rozdzielnicach.

Zgodność z Normami

Wyłącznik nadprądowy NCN406 został zaprojektowany i wyprodukowany zgodnie z wymaganiami odpowiednich norm europejskich oraz dyrektyw dotyczących kompatybilności elektromagnetycznej. Posiada certyfikat CE, potwierdzający spełnienie zasadniczych wymogów bezpieczeństwa. Montaż w rozdzielnicach zapewnia ochronę przed porażeniem i przepięciami zgodnie z aktualnymi przepisami.

Zastosowanie

Wyłącznik nadprądowy NCN406 znajduje szerokie zastosowanie w instalacjach niskiego napięcia, zarówno w budynkach mieszkalnych, jak i komercyjnych oraz przemysłowych. Idealnie sprawdza się w:

• Ochronie obwodów oświetleniowych i gniazd wtyczkowych o sumarycznym obciążeniu do 6 A.
• Zabezpieczaniu obwodów sterowania, w tym styczników, przekaźników i PLC, przed zwarciami i przeciążeniami.
• Instalacjach trójfazowych wymagających jednoczesnego odłączania wszystkich przewodów fazowych i neutralnego (układy 4P).
• Rozdzielnicach głównych i podrozdzielnicach w systemach TN-S, TN-C-S, TT.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego NCN406 powinien być przeprowadzany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie należy odłączyć napięcie i upewnić się, że obwód jest odłączony od źródła zasilania. Aparat montuje się na szynie DIN TH35 w rozdzielnicy. Przekroje przewodów należy dobrać zgodnie z obowiązującymi normami oraz prądem znamionowym zabezpieczenia. Moment dokręcania zacisków powinien być zgodny z dokumentacją techniczną producenta (zwykle 2–3 Nm dla przewodów 1–16 mm²).

FAQ

• Jaką charakterystykę wyzwalania ma ten wyłącznik? Jest to charakterystyka C, czyli wyzwalanie w zakresie 5–10 prądu znamionowego. Stosuje się ją w obwodach, gdzie występują odbiorniki o podwyższonych prądach rozruchowych, np. silniki.
• Czy można go stosować jako wyłącznik główny? Tak, w instalacjach trójfazowych z przewodem neutralnym wyłącznik 4P może pełnić funkcję odłącznika izolacyjnego (przy odpowiednim oznaczeniu). Należy jednak pamiętać, że MCB nie zastępuje wyłącznika różnicowoprądowego w zakresie ochrony przeciwporażeniowej.
• Jaki jest stopień ochrony obudowy? W danych producenta nie podano stopnia IP. W standardowej rozdzielnicy aparatury modułowej przyjmuje się IP20 dla części przednich w rozdzielnicy zamkniętej. W przypadku pracy w trudnych warunkach należy stosować dodatkowe osłony.
