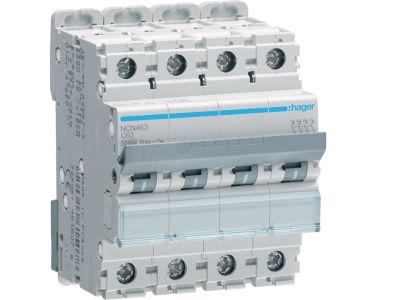

Wyłącznik nadprądowy 10kA 4P C 63A MCB | NCN463 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy MCB NCN463 to 4-biegunowe urządzenie ochronne o charakterystyce C, prądzie znamionowym 63 A i zdolności zwarciowej 10 kA. Przeznaczony do zabezpieczania kabli i przewodów przed skutkami zwarć oraz przeciążeń w instalacjach niskiego napięcia. Wysoka zdolność zwarciowa 10 kA gwarantuje bezpieczne odcięcie prądu zwarciowego bez ryzyka uszkodzenia aparatu, a charakterystyka C zapewnia selektywność w obwodach z umiarkowanymi prądami rozruchowymi.

• Zdolność zwarciowa 10 kA: Skuteczna ochrona przed zwarciami nawet w obwodach o wysokim potencjalnym prądzie zwarciowym – minimalizuje ryzyko uszkodzenia instalacji i urządzeń.
• Charakterystyka wyzwalania C: Prąd wyzwalania 5–10 × In – idealna do obwodów z silnikami, transformatorami i innymi odbiornikami o wyższych prądach rozruchowych.
• Prąd znamionowy 63 A: Odpowiedni do obwodów o znacznym obciążeniu, takich jak główne linie zasilające lub duże odbiorniki.
• 4 bieguny (4P): Zabezpiecza jednocześnie trzy fazy i przewód neutralny – niezbędny w obwodach trójfazowych z przewodem N.
• Kompaktowa konstrukcja modułowa: Łatwy montaż na szynie TH35 w rozdzielnicach – oszczędność miejsca i szybka instalacja.

Zgodność z Normami

Wyłącznik nadprądowy NCN463 spełnia wymagania obowiązujących norm europejskich (EN) dotyczących wyłączników nadprądowych do instalacji niskiego napięcia. Posiada certyfikat CE, potwierdzający zgodność z odpowiednimi dyrektywami unijnymi.

Zastosowanie

Wyłącznik MCB NCN463 znajduje zastosowanie w rozdzielnicach niskiego napięcia do ochrony obwodów odbiorczych w budynkach mieszkalnych, komercyjnych i przemysłowych. Dzięki charakterystyce C sprawdza się w obwodach, w których występują umiarkowane prądy rozruchowe.

• Ochrona głównych linii zasilających oraz obwodów rozdzielczych w instalacjach trójfazowych z przewodem neutralnym.
• Zabezpieczanie obwodów zasilających silniki, pompy, sprężarki i inne urządzenia z rozruchem o podwyższonym prądzie.
• Ochrona obwodów gniazd wtykowych i odbiorników o dużym poborze mocy (np. piece, klimatyzatory).
• Stosowanie w rozdzielnicach przemysłowych i komercyjnych wymagających selektywności zabezpieczeń.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest odłączony od zasilania. Urządzenie montuje się na szynie DIN TH35. Przekrój przyłączanych przewodów dobrać zgodnie z prądem znamionowym 63 A oraz warunkami obciążenia. Momenty dokręcania zacisków stosować według dokumentacji producenta. Po montażu sprawdzić poprawność połączeń i zadziałanie wyłącznika.

FAQ

• Jaką zdolność zwarciową ma wyłącznik NCN463? Wyłącznik posiada zdolność zwarciową 10 kA, co oznacza, że jest w stanie bezpiecznie wyłączyć prąd zwarciowy o wartości do 10 000 A.
• Do czego służy charakterystyka C w wyłączniku nadprądowym? Charakterystyka C oznacza, że wyzwalanie termiczne (przeciążeniowe) następuje przy prądzie 1,13–1,45 × In, a wyzwalanie zwarciowe (elektromagnetyczne) w zakresie 5–10 × In. Jest przeznaczona do obwodów z odbiornikami o umiarkowanych prądach rozruchowych, np. silnikami, transformatorami.
• Jaki jest stopień ochrony wyłącznika? Dla aparatury modułowej montowanej w rozdzielnicy typowo przyjmuje się stopień ochrony IP20 od strony czołowej (ochrona przed dotknięciem). Dokładne dane dotyczące konkretnego modelu należy sprawdzić w karcie katalogowej producenta.
