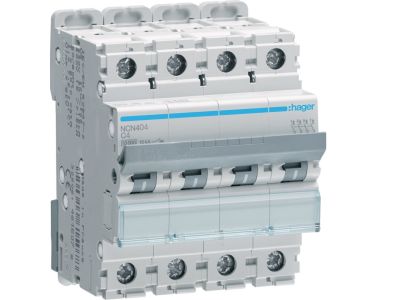

Wyłącznik nadprądowy 10kA 4P C 4A MCB | NCN404 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy (MCB) o symbolu NCN404 to 4-biegunowy aparat modułowy zaprojektowany do ochrony instalacji elektrycznych przed skutkami przeciążeń i zwarć. Dzięki prądowi znamionowemu 4 A oraz charakterystyce C zapewnia selektywne wyłączanie w obwodach o odbiornikach o charakterze rezystancyjnym i silnikowym. Zdolność zwarciowa 10 kA gwarantuje bezpieczne przerywanie wysokich prądów zwarciowych, co zwiększa bezpieczeństwo instalacji i personelu.

• Prąd znamionowy 4 A: Odpowiedni do zabezpieczania obwodów oświetleniowych, gniazd wtyczkowych i małych odbiorników bez ryzyka zbędnych wyłączeń.
• Charakterystyka C: Wyzwalanie przy prądzie 5÷10 krotności prądu znamionowego – idealna do obwodów z silnikami, transformatorami i innymi odbiornikami o podwyższonym prądzie rozruchowym.
• Zdolność zwarciowa 10 kA: Gwarantuje bezpieczne rozłączenie prądu zwarciowego w warunkach przemysłowych i budowlanych, zgodnie z wymaganiami dla instalacji o znacznym potencjale zwarciowym.
• 4 bieguny (4P): Jednoczesne odłączanie wszystkich przewodów fazowych i neutralnego (N) – zwiększa bezpieczeństwo podczas prac serwisowych.
• Montaż na szynie DIN TH35: Szybki i stabilny montaż w rozdzielnicach modułowych, oszczędność czasu instalacji.

Zgodność z Normami

Wyłącznik nadprądowy NCN404 spełnia wymagania europejskich norm dotyczących aparatury modułowej. Posiada certyfikat CE, co potwierdza zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Konstrukcja i parametry odzwierciedlają standardy branżowe dla wyłączników nadprądowych stosowanych w instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik NCN404 znajduje zastosowanie w nowoczesnych instalacjach elektrycznych, gdzie wymagana jest niezawodna ochrona przed przeciążeniami i zwarciami. Sprawdza się zarówno w budynkach mieszkalnych, jak i obiektach komercyjnych oraz lekkim przemyśle.

• Ochrona obwodów oświetleniowych i gniazd wtyczkowych w instalacjach 230/400 V.
• Zabezpieczanie odbiorników o charakterze indukcyjnym (silniki małej mocy, transformatory) dzięki charakterystyce C.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako zabezpieczenie przedlicznikowe lub obwodów odbiorczych.
• Integracja z systemami automatyki budynkowej wymagającymi selektywnego wyłączania zasilania.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie montuje się na szynie DIN TH35 (35 mm) w rozdzielnicy modułowej. Momenty dokręcania śrub zacisków należy zastosować zgodnie z dokumentacją producenta (zalecany moment 2,5–3 Nm). Przekrój przewodów łączeniowych powinien być dobrany do prądu znamionowego 4 A oraz warunków obciążenia. Po montażu sprawdzić poprawność działania i ciągłość połączeń.

FAQ

• Jaka jest charakterystyka wyzwalania wyłącznika NCN404? Charakterystyka C – wyzwalanie w zakresie 5÷10 krotności prądu znamionowego (20–40 A dla 4 A). Zapewnia ochronę przed zwarciami, jednocześnie przepuszczając typowe prądy rozruchowe odbiorników.
• Czy wyłącznik nadaje się do ochrony silników elektrycznych? Tak, charakterystyka C jest zalecana dla obwodów z silnikami o niewielkim prądzie rozruchowym. Dla silników o dużym prądzie rozruchowym zaleca się charakterystykę D – w razie wątpliwości skonsultuj się z projektantem.
• Jaki stopień ochrony IP ma ten aparat? Producent nie specyfikuje indywidualnego stopnia ochrony. Standardowo aparatura modułowa montowana w rozdzielnicy posiada ochronę IP20 (ochrona przed ciałami stałymi >12 mm, brak ochrony przed wodą). Po zabudowie w obudowie stopień ochrony może być wyższy.
