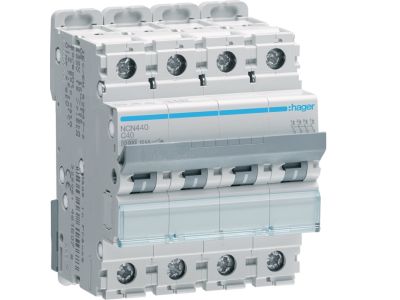

Wyłącznik nadprądowy 10kA 4P C 40A MCB | NCN440 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy modułowy MCB 4-biegunowy o prądzie znamionowym 40 A, charakterystyce wyzwalania C i zdolności zwarciowej 10 kA (symbol NCN440) zapewnia skuteczną ochronę kabli i przewodów przed skutkami przeciążeń oraz zwarć w instalacjach elektrycznych. Dzięki charakterystyce C jest szczególnie przydatny w obwodach, w których występują podwyższone prądy rozruchowe.

• Prąd znamionowy 40 A: umożliwia bezpieczne zasilanie obwodów o znacznym obciążeniu, minimalizując ryzyko przegrzania przewodów.
• Charakterystyka wyzwalania C: wyzwalanie przy prądzie 5–10 krotności wartości znamionowej – idealna do obwodów z silnikami, transformatorami i urządzeniami o prądzie rozruchowym.
• Zdolność zwarciowa 10 kA: gwarantuje niezawodne wyłączenie nawet przy wysokich prądach zwarciowych, zwiększając bezpieczeństwo instalacji.
• 4 bieguny (4P): umożliwia jednoczesne odłączanie wszystkich faz i przewodu neutralnego, co jest wymagane w sieciach TN i TT.
• Montaż na szynie TH35 (DIN): szybki i prosty montaż w rozdzielnicach modułowych.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE, co potwierdza jego zgodność z wymaganiami bezpieczeństwa i jakości.

Zastosowanie

Wyłącznik nadprądowy NCN440 znajduje zastosowanie w instalacjach elektrycznych budynków mieszkalnych, biurowych, usługowych i przemysłowych, gdzie wymagane jest zabezpieczenie obwodów przed przeciążeniem i zwarciem.

• Zabezpieczenie obwodów gniazd wtykowych i odbiorników o umiarkowanych prądach rozruchowych.
• Ochrona linii zasilających silniki, wentylatory, klimatyzatory oraz inne urządzenia z podwyższonym prądem startowym.
• Stosowanie w rozdzielnicach głównych i podrzędnych w sieciach trójfazowych z przewodem neutralnym.
• Zabezpieczenie obwodów oświetleniowych, grzewczych i innych instalacji odbiorczych.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być przeprowadzony wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przekrój przewodów należy dobrać zgodnie z normami oraz prądem znamionowym. Momenty dokręcania zacisków należy stosować zgodnie z dokumentacją producenta.

FAQ

• Co oznacza charakterystyka C wyłącznika? Charakterystyka C oznacza, że wyłącznik wyzwala przy prądzie 5–10 razy większym od prądu znamionowego. Jest odpowiednia do obwodów, w których występują umiarkowane prądy rozruchowe, np. przy zasilaniu silników elektrycznych lub transformatorów.
• Jaki stopień ochrony ma ten wyłącznik? Jako aparat modułowy przeznaczony do montażu w rozdzielnicy, standardowo charakteryzuje się stopniem ochrony IP20. Dokładny stopień ochrony całej rozdzielnicy zależy od zastosowanej obudowy.
• Czy mogę stosować ten wyłącznik w instalacjach jednofazowych? Jest to wyłącznik 4-biegunowy, przeznaczony do sieci trójfazowych z przewodem neutralnym. W instalacjach jednofazowych zaleca się stosowanie wyłączników 1-biegunowych (1P) lub 1P+N, odpowiednio dobranych do prądu.
