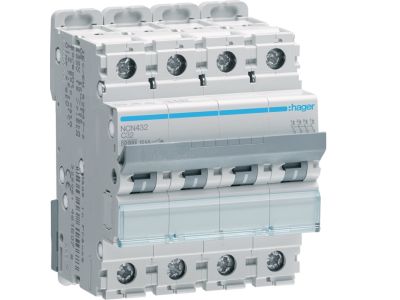

Wyłącznik nadprądowy 10kA 4P C 32A MCB | NCN432 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy MCB serii NCN432 to 4-biegunowe urządzenie ochronne przeznaczone do instalacji o prądzie znamionowym 32 A i charakterystyce wyzwalania C. Dzięki zdolności zwarciowej 10 kA zapewnia skuteczne odcięcie obwodu w przypadku awarii, minimalizując ryzyko uszkodzenia sprzętu i instalacji. Model czterobiegunowy pozwala na kompleksową ochronę wszystkich przewodów fazowych oraz neutralnego w układach 3-fazowych.

• Prąd znamionowy 32 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu – idealny do zasilania rozdzielnic, silników czy odbiorników przemysłowych.
• Charakterystyka C: Zaprojektowana do obwodów z urządzeniami o wysokim prądzie rozruchowym (np. silniki, transformatory, sprężarki) – wyzwalacz reaguje szybko na zwarcia, ale nie wyłącza przy krótkotrwałych przeciążeniach.
• Zdolność zwarciowa 10 kA: Wysoki prąd zwarciowy gwarantuje niezawodną ochronę nawet w trudnych warunkach sieci, zapewniając bezpieczeństwo instalacji i personelu.
• 4 bieguny (4P): Ochrona wszystkich trzech faz oraz przewodu neutralnego w jednym aparacie – oszczędność miejsca w rozdzielnicy i uproszczenie okablowania.
• Zgodność z normami (ogólna): Produkt spełnia wymagania obowiązujących norm europejskich, posiada certyfikat CE, co potwierdza bezpieczeństwo użytkowania.

Zgodność z Normami

Wyłącznik nadprądowy NCN432 jest zgodny z wymaganiami europejskich norm dla aparatury modułowej oraz posiada oznaczenie CE. Zaprojektowany i wyprodukowany zgodnie z obowiązującymi przepisami bezpieczeństwa, co gwarantuje niezawodną ochronę obwodów w instalacjach budynkowych i przemysłowych.

Zastosowanie

Model NCN432 to uniwersalne zabezpieczenie nadprądowe przeznaczone do ochrony obwodów odbiorczych przed przeciążeniem i zwarciem. Sprawdza się w różnorodnych aplikacjach wymagających charakterystyki C.

• Ochrona obwodów silników elektrycznych, agregatów sprężarkowych i pomp – tam gdzie występują wysokie prądy rozruchowe.
• Zabezpieczenie linii zasilających w rozdzielnicach głównych i podrozdzielnicach w budynkach użyteczności publicznej oraz przemysłowych.
• Stosowanie w instalacjach oświetlenia przemysłowego, nagrzewnic, klimatyzatorów – gdzie charakterystyka C zapobiega niepotrzebnym wyłączeniom przy krótkotrwałych przeciążeniach.
• Kompleksowa ochrona obwodów 3-fazowych z przewodem neutralnym (układy TN-S, TN-C-S) – czteropolowość zapewnia pełne zabezpieczenie.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego NCN432 musi być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest bezpieczny. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN), zgodnie z dokumentacją producenta. Przekrój przewodów należy dobrać do prądu znamionowego 32 A (zalecany min. 6 mm² Cu w zależności od długości i warunków chłodzenia). Momenty dokręcania zacisków oraz dopuszczalne długości izolacji znajdziesz w karcie produktu – nigdy nie przekraczaj podanych wartości.

FAQ

• Jaka jest charakterystyka wyzwalania tego wyłącznika? Posiada charakterystykę C – wyzwala się przy prądzie od 5 do 10-krotności prądu znamionowego (w zakresie zwarć), co czyni go odpowiednim do obwodów z urządzeniami o wysokim prądzie rozruchowym.
• Czy ten wyłącznik nadaje się do ochrony przewodu neutralnego? Tak, model 4P chroni wszystkie trzy fazy oraz przewód N. W instalacjach, gdzie wymagane jest odłączanie neutralnego (np. w układach TN-C), może być stosowany z zachowaniem właściwych zasad.
• Jaka jest zdolność zwarciowa? Zdolność zwarciowa wynosi 10 kA – zapewnia skuteczne wyłączenie prądów zwarciowych w typowych warunkach sieci niskiego napięcia.
