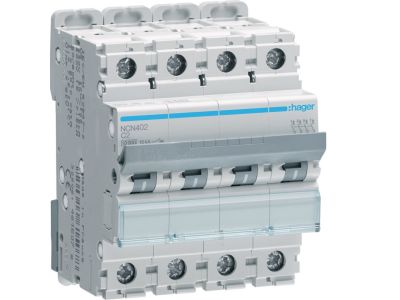

Wyłącznik nadprądowy 10kA 4P C 2A MCB | NCN402 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy MCB NCN402 to czterobiegunowe zabezpieczenie z charakterystyką wyzwalania C i prądem znamionowym 2 A. Dzięki zdolności wyłączania prądów zwarciowych do 10 kA zapewnia skuteczną ochronę instalacji i urządzeń przed skutkami zwarć. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 w rozdzielnicach.

• Prąd znamionowy 2 A: Zabezpiecza obwody o niewielkim poborze mocy, np. oświetlenie LED, układy sterowania czy transformatory sygnałowe.
• Zdolność wyłączania zwarciowego 10 kA: Gwarantuje niezawodne przerwanie dużych prądów zwarciowych, minimalizując ryzyko uszkodzenia instalacji i pożaru.
• 4 bieguny (4P): Umożliwia jednoczesne odłączanie wszystkich trzech faz oraz przewodu neutralnego, co zwiększa bezpieczeństwo podczas prac serwisowych.
• Charakterystyka C: Wyzwalanie przy 5–10-krotności prądu znamionowego – optymalna dla obciążeń indukcyjnych, takich jak silniki elektryczne i transformatory.
• Montaż na szynie DIN: Szybki i prosty montaż w standardowych rozdzielnicach, zgodnie z praktyką branżową.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dla wyłączników nadprądowych (MCB) i posiada oznaczenie CE. Dzięki temu może być stosowany w instalacjach wykonanych zgodnie z najnowszymi standardami bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy NCN402 znajduje zastosowanie w rozdzielnicach elektrycznych wszędzie tam, gdzie wymagane jest zabezpieczenie małych odbiorników lub obwodów sterowania. Charakterystyka C predysponuje go do pracy z obciążeniami indukcyjnymi.

• Zabezpieczenie obwodów silnikowych w maszynach przemysłowych i wentylatorach.
• Ochrona transformatorów małej mocy oraz zasilaczy.
• Stosowanie w rozdzielnicach oświetlenia LED i sterowania.
• Jako zabezpieczenie obwodów pomocniczych w szafach sterowniczych i automatyce budynkowej.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania i upewnić się, że obwód nie jest pod napięciem. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z obowiązującymi normami, uwzględniając prąd znamionowy 2 A. Moment dokręcania zacisków – zgodnie z dokumentacją producenta.

FAQ

• Jaka jest zdolność wyłączania zwarciowego tego wyłącznika? Zdolność wyłączania zwarciowego wynosi 10 kA, co zapewnia skuteczne przerwanie dużych prądów zwarciowych.
• Dla jakich obciążeń zalecana jest charakterystyka C? Charakterystyka C (wyzwalanie przy 5–10 In) jest przeznaczona do obciążeń indukcyjnych, np. silników, transformatorów, sprężarek – gdzie występują udary prądowe przy rozruchu.
• Jaki stopień ochrony (IP) ma ten wyłącznik? W danych producenta nie podano stopnia ochrony. Dla aparatury montowanej w rozdzielnicy standardowo przyjmuje się IP20 (ochrona przed ciałami stałymi ≥12 mm). Szczegółowe informacje należy sprawdzić w karcie katalogowej.
