Wyłącznik nadprądowy 10kA 4P C 25A MCB | NCN425 Hager

Opis i Kluczowe Cechy

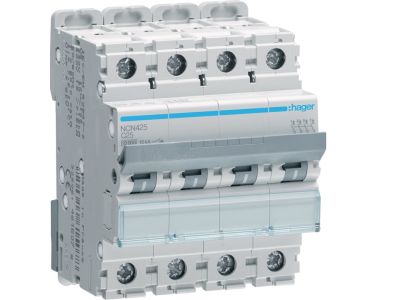

Wyłącznik nadprądowy MCB NCN425 to 4-biegunowe zabezpieczenie o charakterystyce C i prądzie znamionowym 25 A, zdolne wyłączać prądy zwarciowe do 10 kA. Przeznaczony do ochrony przewodów i kabli przed skutkami przeciążeń i zwarć w instalacjach elektrycznych. Montowany na szynie DIN TH35, zajmuje 4 moduły (standardowa szerokość modułu 18 mm).

• Prąd znamionowy 25 A: gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu, chroniąc przewody przed przegrzaniem.
• Charakterystyka wyzwalania C: zapewnia selektywną ochronę w obwodach z silnikami, transformatorami i innymi odbiornikami o wysokim prądzie rozruchowym.
• Zdolność wyłączania zwarciowego 10 kA: skutecznie przerywa prądy zwarciowe w instalacjach o wysokiej mocy zwarciowej, zwiększając bezpieczeństwo.
• 4 bieguny (4P): umożliwia jednoczesne odłączenie wszystkich faz i przewodu neutralnego w układzie TN-S, TN-C lub TT.
• Kompatybilność z szyną DIN TH35: szybki i pewny montaż w rozdzielnicach modułowych bez użycia narzędzi.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących wyłączników nadprądowych (seria IEC/EN 60898 oraz IEC/EN 60947-2) i posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi dyrektywami UE. Szczegółowe dane normatywne znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Wyłącznik NCN425 znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach budynków mieszkalnych, biurowych oraz obiektów przemysłowych.

• Ochrona obwodów gniazd wtykowych i odbiorników o znacznym obciążeniu (np. piece, bojlery, klimatyzatory).
• Zabezpieczenie linii kablowych w instalacjach przemysłowych i magazynowych.
• Stosowany w rozdzielnicach automatyki budynkowej oraz w systemach sterowania.
• Odpowiedni do ochrony obwodów z silnikami i transformatorami (charakterystyka C).

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i upewnij się, że obwód jest odłączony od wszystkich źródeł energii. Urządzenie montuje się na szynie DIN TH35 w pozycji pionowej (zaciski zasilania od góry). Moment dokręcania śrub zaciskowych należy dostosować do zaleceń producenta (typowe wartości 1,2–2,0 Nm). Przekrój przewodów dobierz zgodnie z obowiązującymi normami (zależnie od prądu znamionowego i temperatury otoczenia). Po montażu sprawdź poprawność połączeń oraz działanie wyzwalacza.

FAQ

• Jaka jest charakterystyka wyzwalania wyłącznika NCN425? Charakterystyka C – wyzwalanie w zakresie 5–10-krotności prądu znamionowego (125–250 A). Stosowana do odbiorników o wyższych prądach rozruchowych (silniki, transformatory).
• Czy wyłącznik nadprądowy NCN425 może być używany jako główne zabezpieczenie? Tak, pod warunkiem że prąd znamionowy (25 A) i zdolność wyłączania (10 kA) są odpowiednie dla instalacji. Zawsze należy sprawdzić warunki zwarciowe w punkcie montażu.
• Jaki jest stopień ochrony (IP) wyłącznika? Wyłącznik nadprądowy przeznaczony jest do montażu wewnątrz rozdzielnicy – typowo IP20 w stanie zamontowanym (obudowa rozdzielnicy zapewnia wyższy stopień ochrony). Dokładne dane znajdują się w karcie katalogowej producenta.
