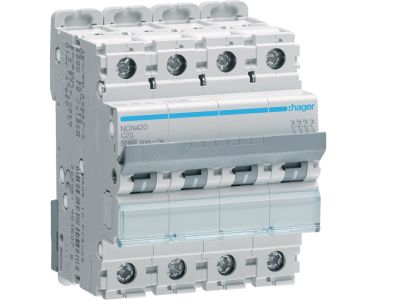

Wyłącznik nadprądowy 10kA 4P C 20A MCB | NCN420 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy (MCB) z serii NCN420 to czterobiegunowe urządzenie zabezpieczające o prądzie znamionowym 20A i charakterystyce wyzwalania C. Dzięki zdolności zwarciowej 10kA zapewnia skuteczną ochronę w obwodach niskiego napięcia. Przeznaczony do montażu na szynę TH35, idealny do rozdzielnic w instalacjach przemysłowych i budynkowych.

• Prąd znamionowy 20A: Gwarantuje niezawodne zabezpieczenie obwodów o średnim obciążeniu, zapobiegając przeciążeniom.
• Charakterystyka C: Wyzwala przy prądzie 5–10 krotności prądu znamionowego, chroniąc przed zwarciami w obwodach z silnikami i transformatorami.
• Zdolność zwarciowa 10kA: Umożliwia bezpieczne wyłączenie wysokich prądów zwarciowych bez uszkodzenia aparatu.
• 4 bieguny (4P): Zapewnia równoczesne odłączenie trzech faz i przewodu neutralnego w układach trójfazowych.
• Kompaktowa obudowa modułowa: Montaż na szynę TH35 (DIN) ułatwia instalację w rozdzielnicach.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikację CE. Zaprojektowany zgodnie z obowiązującymi standardami dla wyłączników nadprądowych (MCB) stosowanych w instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik nadprądowy NCN420 znajduje zastosowanie w ochronie obwodów odbiorczych w budynkach mieszkalnych, komercyjnych i przemysłowych. Idealnie nadaje się do:

• Zabezpieczania linii zasilających odbiorniki trójfazowe (silniki, nagrzewnice, klimatyzatory).
• Ochrony obwodów gniazd wtyczkowych i oświetlenia w instalacjach przemysłowych.
• Stosowania w rozdzielnicach głównych i podrozdzielnicach jako zabezpieczenie odpływów.
• Zastosowań wymagających charakterystyki C, gdzie występują urządzenia z udarami prądowymi (np. transformatory, kondensatory).

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie instaluje się na szynie TH35 (DIN) w rozdzielnicy. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie. Przekrój przewodów należy dobrać odpowiednio do prądu znamionowego oraz warunków zwarciowych. Moment dokręcania zacisków zgodny z dokumentacją techniczną producenta. Należy pamiętać o właściwym doborze zabezpieczeń przed wyłącznikiem oraz zachowaniu odstępów izolacyjnych.

FAQ

• Czy wyłącznik posiada podświetlenie? Nie, to standardowy wyłącznik nadprądowy bez wbudowanego podświetlenia. Stan zadziałania sygnalizowany jest mechanicznym wskaźnikiem położenia styków (zielono-czerwony).
• Jaki jest stopień ochrony obudowy? Typowo dla aparatury modułowej montowanej w rozdzielnicy stopień ochrony wynosi IP20. Ostateczny stopień ochrony całej rozdzielnicy zależy od jej obudowy.
• Co oznacza charakterystyka C w tym wyłączniku? Charakterystyka C oznacza, że wyzwalacz termiczny (przeciążeniowy) działa jak w standardzie, a wyzwalacz elektromagnetyczny (zwarciowy) zadziała przy prądzie 5–10 krotności prądu znamionowego (100–200 A). To właściwy wybór dla obwodów z odbiornikami o dużym prądzie rozruchowym, np. silnikami.
