Wyłącznik nadprądowy 400V 10kA, 4-bieg., C, 20A | 5SL4420-7 Siemens

Alternatywny kod produktu: 5SL44207

Opis i Kluczowe Cechy

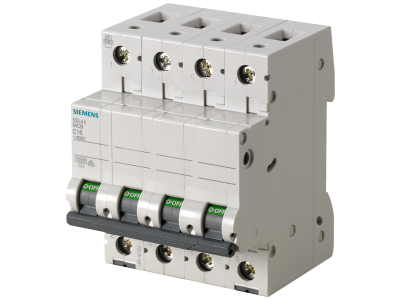

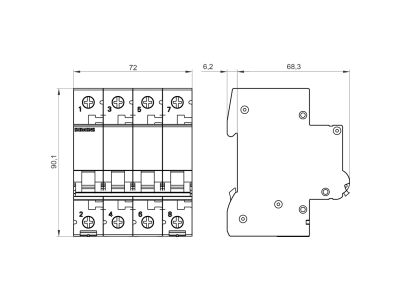

Wyłącznik nadprądowy Siemens SENTRON 5SL4420-7 to 4-biegunowe urządzenie ochronne o charakterystyce C, prądzie znamionowym 20 A, napięciu 400 V i zdolności zwarciowej 10 kA. Przeznaczony do bezpiecznej ochrony przewodów i odbiorników przed przeciążeniem i zwarciem w budynkach mieszkalnych oraz użytkowych. Montaż bez użycia narzędzi i okablowanie przez tylną szynę zbiorczą przyspieszają instalację, a szeroka gama akcesoriów (np. łącznik pomocniczy) umożliwia elastyczne rozszerzenie funkcji.

• Charakterystyka C (20 A): Selektywna ochrona obwodów z silnikami, transformatorami i innymi odbiornikami o charakterze indukcyjnym; wyzwalanie przy prądzie 5–10 krotności prądu znamionowego.
• Zdolność zwarciowa 10 kA (AC): Skuteczne przerywanie prądów zwarciowych w typowych instalacjach niskiego napięcia, zapewniając bezpieczeństwo ludzi i mienia.

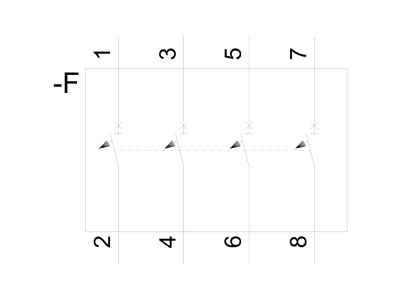

• 4-biegunowy (3P+N): Ochrona wszystkich trzech faz oraz przewodu neutralnego – idealne rozwiązanie dla obwodów trójfazowych z odbiorami asymetrycznymi.
• Montaż i demontaż bez narzędzi: Mechanizm zatrzaskowy na szynę TH35 skraca czas instalacji i ułatwia wymianę bez użycia śrubokręta.
• Okablowanie przez tylną szynę zbiorczą: Szybkie i uporządkowane prowadzenie przewodów zasilających, redukujące ryzyko błędów montażowych.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dla wyłączników nadprądowych (seria DIN VDE / IEC) oraz posiada certyfikat CE. Przeznaczony do stosowania w instalacjach niskiego napięcia zgodnych z aktualnymi przepisami (PN-IEC 60364).

Zastosowanie

Wyłącznik nadprądowy 5SL4420-7 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona obwodów trójfazowych z przewodem neutralnym. Sprawdza się w budynkach mieszkalnych, biurowych, obiektach użyteczności publicznej oraz lekkim przemyśle.

• Ochrona rozdzielnic głównych i podrozdzielnic w instalacjach trójfazowych (230/400 V).
• Zabezpieczenie obwodów gniazd wtyczkowych, oświetlenia i urządzeń stałych w strefach o przeciętnym obciążeniu.
• Ochrona odbiorników o charakterystyce indukcyjnej (silniki, transformatory, dławiki) dzięki charakterystyce C.
• Stosowany jako zabezpieczenie przedlicznikowe lub odbiorowe w budynkach wielorodzinnych i komercyjnych.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV) z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i sprawdź jego brak. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Moment dokręcania śrub zacisków oraz przekrój przewodów dobierz zgodnie z dokumentacją techniczną producenta – dla prądu 20 A zalecane są przewody o przekroju minimum 2,5 mm² (Cu). Pamiętaj o odpowiednim prowadzeniu przewodów i zachowaniu odstępów od innych aparatów dla zapewnienia swobodnej wentylacji.

FAQ

• Czy wyłącznik nadprądowy 5SL4420-7 ma wbudowane podświetlenie? Nie, wyłącznik nie posiada wbudowanego podświetlenia. Stan załączenia/wyłączenia sygnalizowany jest położeniem dźwigni roboczej – góra oznacza włączenie, dół wyłączenie.
• Jaki jest stopień ochrony tego wyłącznika? Wyłącznik przeznaczony jest do montażu wewnątrz rozdzielnicy – jego obudowa zapewnia ochronę części przednich na poziomie IP20 (zgodnie z DIN VDE 0660). Dokładne dane o stopniu ochrony całej rozdzielnicy powinny być określone przez projekt instalacji.
• Jaką charakterystykę wyzwalania ma ten wyłącznik? Charakterystyka C oznacza, że wyłącznik wyzwala przy prądzie 5–10 krotności prądu znamionowego (20 A). Jest to zalecane do obwodów z silnikami, transformatorami oraz innymi odbiornikami generującymi krótkotrwałe prądy rozruchowe.
