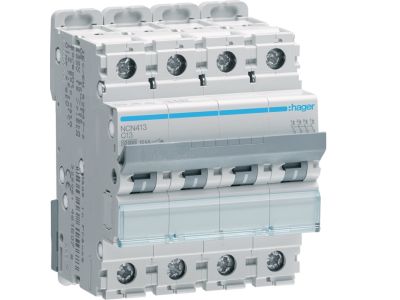

Wyłącznik nadprądowy 10kA 4P C 13A MCB | NCN413 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy MCB NCN413 to 4-biegunowe urządzenie zabezpieczające o prądzie znamionowym 13 A i charakterystyce C. Prąd zwarciowy 10 kA gwarantuje skuteczne wyłączanie w razie zwarcia, co chroni instalację oraz podłączone odbiorniki. Urządzenie przeznaczone jest do montażu na szynie DIN, a jego konstrukcja oparta na standardowych rozwiązaniach branżowych zapewnia niezawodność w codziennej eksploatacji.

• Prąd znamionowy 13 A: optymalne zabezpieczenie obwodów o umiarkowanym obciążeniu (np. gniazda, oświetlenie, małe silniki) – eliminuje ryzyko przeciążenia przewodów i przegrzania.
• Charakterystyka C (wyzwalanie 5÷10 I_n): dedykowana do obwodów z odbiornikami o podwyższonym prądzie rozruchowym (silniki, transformatory, UPS) – zapewnia selektywność i unika zbędnych zadziałań przy rozruchu.
• Prąd zwarciowy 10 kA: wysoka zdolność wyłączania zwarć w instalacjach przemysłowych i komercyjnych – bezpieczne odcięcie prądu nawet przy dużych mocach zwarciowych bez uszkodzenia aparatu.
• 4 bieguny (4P): kompleksowe zabezpieczenie trzech faz oraz przewodu neutralnego (N) w układach TN-S i TN-C-S – ochrona wszystkich przewodów w rozdzielnicy.
• Kompatybilność z szyną TH35 (DIN): szybki i pewny montaż w rozdzielnicach modułowych – oszczędność czasu instalacji i łatwość późniejszej rozbudowy.

Zgodność z Normami

Wyłącznik nadprądowy NCN413 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi europejskimi normami oraz standardem DIN. Urządzenie posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Zastosowane materiały i rozwiązania konstrukcyjne gwarantują niezawodną pracę w standardowych warunkach eksploatacyjnych.

Zastosowanie

Model NCN413 sprawdzi się w instalacjach wymagających niezawodnej ochrony przed przeciążeniem i zwarciem, zwłaszcza w obwodach o charakterystyce obciążenia mieszanego i silnikowego.

• Ochrona linii kablowych zasilających odbiorniki przemysłowe i komercyjne, np. maszyny, agregaty wentylacyjne, pompy.
• Zabezpieczenie rozdzielnic głównych i podrozdzielnic w budynkach użyteczności publicznej, biurach, halach produkcyjnych.
• Stosowanie w instalacjach, gdzie występują silniki lub inne odbiorniki z wysokim prądem rozruchu – charakterystyka C minimalizuje ryzyko fałszywych wyłączeń.
• Obwody gniazd wtyczkowych i oświetlenia w strefach o podwyższonych wymaganiach selektywności (np. 13 A jako stopień niższy w kaskadzie zabezpieczeń).

Wskazówki Montażowe

Montaż wyłącznika nadprądowego NCN413 może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie i zabezpiecz przed przypadkowym załączeniem. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przekrój przewodów należy dobrać zgodnie z wartością prądu znamionowego (13 A) i warunkami ułożenia. Moment dokręcania zacisków należy stosować zgodnie z danymi producenta – w razie wątpliwości posłuż się dokumentacją techniczną. Po montażu sprawdź poprawność połączeń i wykonaj próbę działania.

FAQ

• Jaka jest różnica między charakterystyką C a B? Charakterystyka C powoduje wyzwolenie przy prądzie 5–10 krotności prądu znamionowego, natomiast B – przy 3–5 krotności. Typ C jest zalecany do obwodów z silnikami i transformatorami, gdzie występują wysokie prądy rozruchu – zapobiega niepotrzebnym wyłączeniom.
• Czy wyłącznik można stosować w instalacji jednofazowej? Tak, ale przy jednej fazie wykorzystuje się tylko jeden biegun (L) oraz biegun N. Model 4P jest jednak przewymiarowany – w praktyce do obwodu jednofazowego lepiej dobrać wyłącznik 1P lub 1P+N. W razie wątpliwości skonsultuj się z projektantem instalacji.
• Jaki jest stopień ochrony (IP) tego wyłącznika? Producent nie podaje w danych katalogowych konkretnej wartości IP dla tego modelu. Standardowo aparatura modułowa montowana wewnątrz rozdzielnicy posiada stopień ochrony IP20 od strony czołowej. W przypadku montażu w strefie o podwyższonej wilgotności lub zapyleniu należy zastosować dodatkową obudowę.
