Wyłącznik nadprądowy 10kA 4P C 10A MCB | NCN410 Hager

Opis i Kluczowe Cechy

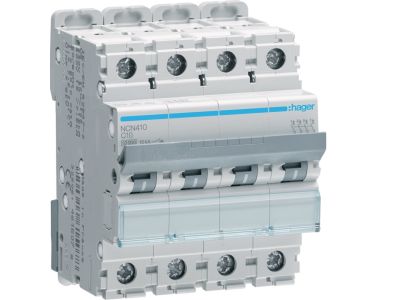

Wyłącznik nadprądowy (MCB) z symbolem NCN410 to 4‑biegunowy aparat modułowy o charakterystyce wyzwalania C, przeznaczony do ochrony obwodów przed skutkami przeciążeń i zwarć. Dzięki prądowi znamionowemu 10 A oraz zdolności zwarciowej 10 kA zapewnia niezawodne odłączanie zasilania w warunkach awaryjnych, minimalizując ryzyko uszkodzenia instalacji i odbiorników.

• Prąd znamionowy 10 A: dedykowany do obwodów o umiarkowanym obciążeniu, np. gniazd wtyczkowych, oświetlenia lub małych urządzeń przemysłowych.
• Charakterystyka wyzwalania C: zaprojektowana do obwodów z silnikami, transformatorami i odbiornikami o charakterze indukcyjnym – wytrzymuje krótkotrwałe prądy rozruchowe bez zbędnego wyzwalania.
• Zdolność zwarciowa 10 kA: wysoki poziom bezpieczeństwa w sieciach o znacznej mocy zwarciowej, spełnia wymagania większości instalacji przemysłowych i komercyjnych.
• 4 bieguny (4P): umożliwia jednoczesną ochronę wszystkich przewodów fazowych (L1, L2, L3) oraz neutralnego (N) w sieciach trójfazowych – pełne zabezpieczenie.
• Konstrukcja modułowa: montaż na szynie DIN TH35, kompatybilny z pozostałą aparaturą modułową w rozdzielnicach.

Zgodność z Normami

Wyłącznik nadprądowy NCN410 jest zgodny z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

MCB z charakterystyką C i prądem 10 A znajduje zastosowanie wszędzie tam, gdzie wymagana jest ochronna przed przeciążeniem i zwarciem w obwodach trójfazowych o średnim obciążeniu. Sprawdza się zarówno w instalacjach rozdzielczych, jak i w szafach sterowniczych.

• Ochrona obwodów gniazd wtyczkowych i oświetleniowych w obiektach przemysłowych i biurowych.
• Zabezpieczenie linii zasilających małe silniki, pompy, wentylatory – charakterystyka C radzi sobie z prądami rozruchowymi.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach w instalacjach trójfazowych (4‑przewodowych).
• Element systemów automatyki budynkowej do ochrony obwodów sterowania i zasilania urządzeń.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia elektryczne (kwalifikacje SEP). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Urządzenie montuje się na szynie TH35 (DIN) w pozycji pionowej. Zaciski należy dokręcać momentem zgodnym z dokumentacją producenta, a przekrój przewodów dobrać do prądu znamionowego 10 A oraz spodziewanego obciążenia. Po zamontowaniu sprawdzić poprawność połączeń i działanie wyzwalacza.

FAQ

• Czy wyłącznik ma podświetlenie? Nie. Wyłącznik nadprądowy MCB NCN410 nie jest wyposażony w podświetlenie. Stan zadziałania (wyłączenie) sygnalizowany jest mechanicznym położeniem dźwigni – jest to cecha konstrukcyjna typowa dla tej grupy aparatów.
• Jaki jest stopień ochrony obudowy? W danych producenta nie podano stopnia ochrony (IP). Standardowo aparaty modułowe przeznaczone do montażu wewnątrz rozdzielnic mają IP20 (ochrona przed dotknięciem palcem). W przypadku montażu w warunkach podwyższonej wilgoci lub zapylenia należy zastosować szczelną obudowę zewnętrzną.
• Jaka jest charakterystyka działania – czy wyzwala tylko przy zwarciu? Charakterystyka C oznacza, że wyłącznik wyzwala zarówno przy przeciążeniu (termicznie – z opóźnieniem), jak i przy zwarciu (elektromagnetycznie – natychmiastowo). Wyzwalacz elektromagnetyczny reaguje na prądy od 5 do 10 krotności prądu znamionowego (tj. 50–100 A).
