Wyłącznik nadprądowy 10kA 4P C 100A, MCB | HMF490 Hager

Opis i Kluczowe Cechy

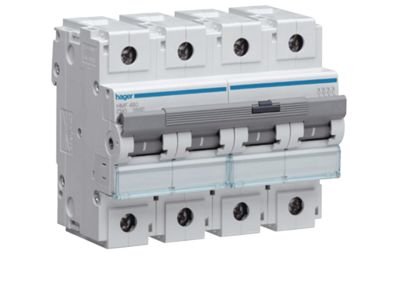

Wyłącznik nadprądowy MCB z oferty Hager, oznaczony symbolem HMF490, to czterobiegunowy aparat modularny o charakterystyce C i prądzie znamionowym 100 A. Jego zdolność zwarciowa wynosi 10 kA, co pozwala na bezpieczną pracę w instalacjach o dużym potencjale zwarciowym. Urządzenie montowane jest na szynie TH35 (DIN) i przeznaczone do ochrony obwodów przed przeciążeniem oraz zwarciem.

• Prąd znamionowy 100 A: Umożliwia zabezpieczenie obwodów o znacznym poborze prądu, takich jak silniki, piece czy rozdzielnice główne, bez ryzyka przegrzania styków.
• Charakterystyka C (5–10×I_n): Gwarantuje selektywność w obwodach z odbiornikami o wysokim prądzie rozruchowym (np. silniki, transformatory), minimalizując ryzyko zbędnych wyłączeń.
• Zdolność zwarciowa 10 kA: Zapewnia pewne rozłączanie w warunkach zwarcia o dużym prądzie, chroniąc instalację przed uszkodzeniami mechanicznymi i termicznymi.
• 4 bieguny (4P): Obejmuje ochronę wszystkich trzech faz i przewodu neutralnego, co jest niezbędne w układach trójfazowych (np. w rozdzielnicach głównych i przemysłowych).
• Kompaktowa konstrukcja modułowa: Ułatwia integrację w rozdzielnicy na szynie DIN, oszczędzając miejsce przy zachowaniu pełnej funkcjonalności.

Zgodność z Normami

Wyłącznik nadprądowy HMF490 spełnia wymagania odpowiednich norm europejskich i posiada certyfikat CE. Jego konstrukcja i parametry są zgodne z wymogami dla aparatury modułowej stosowanej w instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik HMF490 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne zabezpieczenie przed przeciążeniem i zwarciem w obwodach o dużym obciążeniu. Jest szczególnie polecany do:

• Ochrony głównych rozdzielnic budynków mieszkalnych, biurowych i przemysłowych przed zwarciami i przeciążeniami.
• Zabezpieczania obwodów silników, pomp, sprężarek i innych urządzeń o wysokim prądzie rozruchowym.
• Stosowania w tablicach rozdzielczych i szafach sterowniczych jako człon zabezpieczenia nadrzędnego.
• Ochrony instalacji w obiektach handlowych i magazynowych, gdzie występują duże moce przyłączeniowe.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego HMF490 powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN) w zamkniętej rozdzielnicy. Przed rozpoczęciem prac bezwzględnie należy odłączyć napięcie zasilania. Przekrój przewodów przyłączeniowych musi być dobrany do prądu znamionowego 100 A zgodnie z obowiązującymi normami. Moment dokręcania zacisków oraz długość odizolowania przewodu należy stosować według dokumentacji producenta.

FAQ

• Czy wyłącznik HMF490 posiada podświetlenie? Nie, jest to standardowy wyłącznik nadprądowy MCB bez elementów podświetlających. Funkcję sygnalizacji stanu może pełnić dodatkowy moduł styków pomocniczych.
• Jaki jest stopień ochrony (IP) tego wyłącznika? W specyfikacji nie podano konkretnego stopnia IP. Typowo dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się ochronę IP20 na obudowie samego urządzenia; ostateczna ochrona zależy od obudowy rozdzielnicy.
• Do jakiego typu obwodów zalecana jest charakterystyka C? Charakterystyka C (wyzwalanie przy 5–10×I_n) jest odpowiednia do obwodów, w których występują urządzenia o podwyższonym prądzie rozruchowym, np. silniki, transformatory, lampy wyładowcze. Zapewnia selektywność i ogranicza niepożądane zadziałania.
