Wyłącznik nadprądowy 400V 10kA, 4-biegunowy, C, 0,3A, gł.=70mm | 5SY4414-7 Siemens

Alternatywny kod produktu: 5SY44147

Opis i Kluczowe Cechy

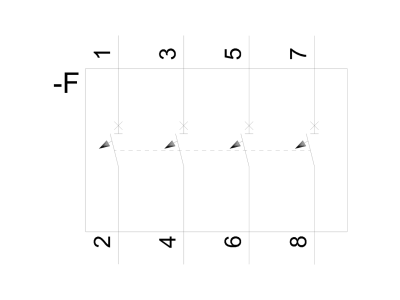

Wyłącznik nadprądowy SENTRON 5SY4414-7 firmy Siemens to 4-biegunowe urządzenie ochronne o prądzie znamionowym 0,3 A i charakterystyce C, przystosowane do napięcia 400 V AC. Zdolność zwarciowa 10 kA zapewnia skuteczne przerywanie zwarć w sieciach trójfazowych. Głębokość 70 mm ułatwia montaż w standardowych rozdzielnicach. Dzięki podwójnemu suwakowi montaż i demontaż na szynie TH35 odbywa się bez użycia narzędzi.

• Prąd znamionowy 0,3 A: Umożliwia precyzyjną ochronę obwodów o bardzo małym obciążeniu, np. sterowniczych lub sygnalizacyjnych, minimalizując ryzyko zbędnych wyłączeń.
• Charakterystyka C: Wyzwalanie przy prądzie od 5 do 10-krotności prądu znamionowego – idealna do obwodów z silnikami, transformatorami i odbiornikami o podwyższonym prądzie rozruchowym.
• Napięcie 400 V AC: Praca w sieciach trójfazowych (3-fazowych z N) zapewnia kompleksową ochronę wszystkich przewodów fazowych i neutralnego.
• Zdolność zwarciowa 10 kA: Bezpieczne przerywanie zwarć do 10 kA, co gwarantuje ochronę instalacji i urządzeń w przypadku awarii.
• Dwukomorowy zacisk: Umożliwia łatwe okablowanie – dowolna kombinacja przewodów i szyny zbiorczej bez konieczności stosowania dodatkowych mostków.
• Montaż bez narzędzi: Podwójny suwak pozwala na szybki montaż i demontaż na szynie TH35, co skraca czas instalacji.

Zgodność z Normami

Wyłącznik nadprądowy SENTRON 5SY4414-7 został wyprodukowany zgodnie z europejskimi wymaganiami bezpieczeństwa i jakości. Posiada oznakowanie CE, potwierdzające zgodność z obowiązującymi dyrektywami Unii Europejskiej. Przeznaczony jest do stosowania w instalacjach elektrycznych wykonanych zgodnie z normą PN-IEC 60364.

Zastosowanie

Dzięki niskiemu prądowi znamionowemu 0,3 A i charakterystyce C, wyłącznik sprawdza się w obwodach wymagających czułej ochrony przeciwzwarciowej i przeciążeniowej. Stosowany jest w budynkach mieszkalnych, użytkowych oraz w przemyśle.

• Ochrona obwodów sterowniczych i sygnalizacyjnych w szafach automatyki.
• Zabezpieczenie transformatorów małej mocy (np. sterowniczych 230/24 V).
• Ochrona obwodów oświetleniowych o małej mocy (np. LED, halogeny) w instalacjach budynkowych.
• Zabezpieczenie obwodów gniazd wtyczkowych w pomieszczeniach z czułymi urządzeniami elektronicznymi.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego 0,3 A i warunków zwarciowych. Zaciski dokręcaj momentem zgodnym z dokumentacją producenta (dostępną w instrukcji). Po zakończeniu montażu sprawdź poprawność połączeń i zadziałanie wyłącznika (test przyciskiem T).

FAQ

• Czy wyłącznik nadprądowy 5SY4414-7 jest podświetlany? Nie, jest to standardowy wyłącznik nadprądowy bez podświetlenia. Sygnalizacja zadziałania odbywa się poprzez mechaniczny wskaźnik (czerwona/zielona kropka na obudowie).
• Jaka jest charakterystyka wyzwalania tego wyłącznika? Charakterystyka C oznacza, że wyłącznik wyzwala w zakresie od 5 do 10-krotności prądu znamionowego (1,5–3 A). Jest odpowiedni do obwodów z odbiornikami o podwyższonym prądzie rozruchowym, np. silniki, transformatory.
• Jaki stopień ochrony ma ten wyłącznik? Producent nie podaje konkretnego stopnia IP dla tego modelu. Standardowo aparatura modułowa montowana wewnątrz rozdzielnic posiada ochronę IP20, co oznacza ochronę przed dotknięciem palcem i ciałami stałymi o średnicy ≥12,5 mm – wystarczającą w suchych pomieszczeniach.
