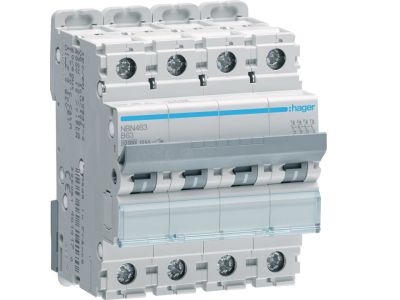

Wyłącznik nadprądowy 10kA 4P B 63A MCB | NBN463 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy (MCB) NBN463 to 4-biegunowy aparat modułowy o prądzie znamionowym 63A i charakterystyce B. Dzięki zdolności wyłączania 10kA zapewnia skuteczne przerywanie prądów zwarciowych, co chroni przewody i odbiorniki przed uszkodzeniem termicznym.

• Prąd znamionowy 63A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, np. w instalacjach przemysłowych lub w dużych budynkach.
• Charakterystyka B: Szybkie zadziałanie przy przeciążeniach i zwarciu – idealna do obwodów o charakterze rezystancyjnym (ogrzewanie, oświetlenie) oraz do ochrony kabli o małej długości.
• 4 bieguny (4P): Odpowiedni do trójfazowych systemów zasilania, zapewnia pełną ochronę wszystkich przewodów fazowych wraz z neutralnym.
• Zdolność wyłączania 10 kA: Gwarantuje bezpieczne wyłączenie w przypadku zwarć o dużym prądzie, co minimalizuje ryzyko pożaru i uszkodzenia instalacji.
• Symbol NBN463: Łatwa identyfikacja produktu w systemie katalogowym – ułatwia zamawianie i kompletację rozdzielnic.

Zgodność z Normami

Wyłącznik NBN463 spełnia wymagania europejskich norm bezpieczeństwa dla aparatury modułowej, posiada oznakowanie CE. Produkt został zaprojektowany zgodnie z ogólnie przyjętymi standardami branżowymi dla wyłączników nadprądowych.

Zastosowanie

Wyłącznik nadprądowy NBN463 znajduje zastosowanie w rozdzielnicach głównych i podrozdzielniach, zarówno w obiektach komercyjnych, jak i przemysłowych. Charakterystyka B sprawdza się w obwodach, gdzie prąd rozruchu jest niewielki.

• Ochrona obwodów oświetleniowych i gniazd wtykowych w budynkach użyteczności publicznej.
• Zabezpieczenie linii zasilających piece grzewcze, klimatyzatory i inne urządzenia rezystancyjne.
• Stosowany jako zabezpieczenie główne w rozdzielnicach trójfazowych małych i średnich obiektów.
• Podstawa systemu selektywnej ochrony przeciwporażeniowej i przeciwzwarciowej w instalacjach TN-S.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez osoby z odpowiednimi uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego 63A zgodnie z normami instalacyjnymi. Moment dokręcania zacisków – według dokumentacji producenta (zalecany 2-3 Nm dla typowych MCB). Przed pierwszym włączeniem sprawdzić poprawność połączeń i działanie wyzwalaczy.

FAQ

• Jaka jest charakterystyka wyłącznika B? Charakterystyka B oznacza, że wyzwalacz termiczny (przeciążeniowy) zadziała w czasie od kilku sekund do kilku minut przy prądzie 1,13-1,45 In, natomiast wyzwalacz elektromagnetyczny (zwarciowy) zadziała przy prądzie 3-5 In. Jest to typowe dla obwodów, w których nie występują duże prądy rozruchowe.
• Jaką zdolność wyłączania ma ten model? Zgodnie z danymi, zdolność wyłączania wynosi 10 kA. Oznacza to, że wyłącznik jest w stanie bezpiecznie przerwać prąd zwarciowy o wartości do 10 000 A przy napięciu znamionowym (nieokreślonym w źródle, typowo dla MCB 4P jest to 400 V AC).
• Czy wyłącznik nadaje się do ochrony obwodów trójfazowych? Tak, 4-biegunowa wersja (4P) umożliwia jednoczesne odłączanie wszystkich trzech faz oraz przewodu neutralnego. Jest to wymagane w instalacjach z odbiornikami trójfazowymi oraz w systemach TN-S/TN-C-S.
