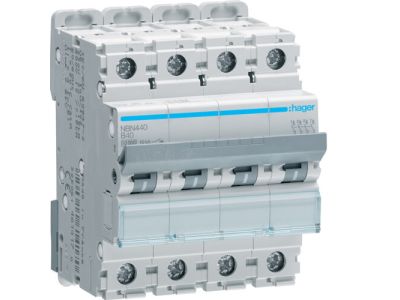

Wyłącznik nadprądowy 10kA 4P B 40A MCB | NBN440 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy (MCB) o symbolu NBN440 to 4-biegunowy aparat modułowy przeznaczony do ochrony instalacji elektrycznych. Dzięki prądowi znamionowemu 40A oraz charakterystyce B zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, a zdolność zwarciowa 10kA gwarantuje skuteczne wyłączenie przy zwarciach o dużym prądzie. Jest to rozwiązanie do montażu w rozdzielnicach na szynie DIN.

• Prąd znamionowy 40A: umożliwia zasilanie obwodów o wysokim poborze mocy (np. instalacje grzewcze, klimatyzacja, piece) bez ryzyka przegrzania.
• Charakterystyka B: szybkie wyzwalanie przy przeciążeniach i zwarciach, idealne do obwodów rezystancyjnych (oświetlenie, gniazda wtykowe) oraz ochrony wrażliwych odbiorników.
• Zdolność zwarciowa 10kA: wysoka odporność na prądy zwarciowe, zapewniająca bezpieczeństwo instalacji w przypadku awarii sieci.
• 4 bieguny (4P): pełna ochrona wszystkich przewodów fazowych (L1, L2, L3) oraz neutralnego w układzie trójfazowym – kompletne zabezpieczenie obwodu.
• Symbol NBN440: łatwa identyfikacja produktu w dokumentacji oraz zamówieniach.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada oznaczenie CE. Jest przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z Dyrektywą Niskonapięciową.

Zastosowanie

Wyłącznik nadprądowy NBN440 znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach w budynkach mieszkalnych, komercyjnych oraz przemysłowych. Służy do ochrony obwodów przed skutkami przeciążeń i zwarć.

• Zabezpieczenie obwodów oświetleniowych i gniazd wtyczkowych w instalacjach domowych i biurowych.
• Ochrona linii zasilających urządzenia o charakterze rezystancyjnym (grzejniki, piece, podgrzewacze wody).
• Stosowanie w rozdzielnicach sterowniczych jako zabezpieczenie przedlicznikowe lub odbiorcze w obwodach 3-fazowych.
• Zabezpieczenie niewielkich silników i odbiorników indukcyjnych przy odpowiednim doborze charakterystyki (charakterystyka B – dla obciążeń rezystancyjnych, w przypadku silników zalecana charakterystyka C lub D).

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy. Urządzenie montuje się na szynie DIN TH35 (35 mm) w pozycji pionowej. Przekrój przewodów należy dobrać do prądu znamionowego 40A zgodnie z wymaganiami normy PN-HD 60364. Moment dokręcania zacisków – według danych karty katalogowej producenta (brak danych w niniejszym opisie – zalecane 2-3 Nm dla typowych MCB). Po montażu sprawdzić poprawność połączeń i załączyć napięcie.

FAQ

• Jaka jest charakterystyka wyzwalania tego wyłącznika? Charakterystyka B – oznacza, że wyłącznik zadziała przy prądzie zwarciowym od 3 do 5-krotności prądu znamionowego (120-200 A). Jest odpowiednia do obwodów rezystancyjnych (oświetlenie, gniazda).
• Czy mogę go zastosować do ochrony silnika elektrycznego? Charakterystyka B jest zalecana głównie do obwodów rezystancyjnych. Dla silników (obciążenia indukcyjne) bezpieczniejsza będzie charakterystyka C lub D, która dopuszcza wyższe prądy rozruchowe. Przy stosowaniu charakterystyki B w obwodzie z silnikiem może dochodzić do niepożądanych wyłączeń podczas rozruchu.
• Jaki jest stopień ochrony (IP) tego wyłącznika? Wyłączniki nadprądowe montowane wewnątrz rozdzielnic mają zazwyczaj stopień ochrony IP20 (ochrona przed dotykiem palcem i ciałami stałymi >12 mm). Dokładne dane dla konkretnego modelu należy sprawdzić w karcie katalogowej producenta. W przypadku montażu w warunkach wilgotnych lub pyłowych należy zastosować odpowiednią obudowę.
